Оклад Fakro ESV 78x140

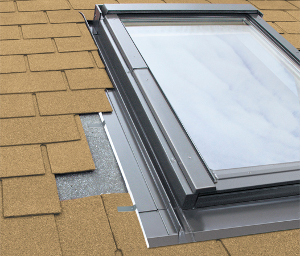

Оклад для мансардного окна Fakro ESV 78х140

Стандартные оклады для плоских кровельных покрытий позволяют соединить мансардное окно с плоскими кровельными материалами толщиной до 10 миллиметров, такими как гибкая черепица, кровельное железо, различные непрофилированные кровельные материалы. Оклад модели ESV (ЕСВ) изготавливается из алюминия, в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (схож с RAL 7022). Оклад модели ESV (ЕСВ) гармонично сочетается с типичными цветами кровельных покрытий.

Стандартная глубина посадки окна с окладом модели ESV (ЕСВ) на 30 миллиметров глубже других окон. Более глубокая посадка предполагает повышение теплоизоляционных свойств окна, она улучшает общую эстетику крыши, что особенно заметно при использовании плоских кровельных покрытий. Оклады модели ESV (ЕСВ) рекомендуется устанавливать в крыши с углом наклона от 15° до 90° (градусов).Конструкция стандартного оклада для плоских кровельных покрытий состоит из четырех основных элементов - верхний элемент оклада, нижний элемент оклада и боковые элементы оклада. Нижний элемент имеет изнутри специальное клейкое покрытие, которое обеспечивает надежное соединение оклада с кровельным материалом.

Уровень установки

N (плюс 30 миллиметров от глубины V), V (0 миллиметров), J (минус 30 миллиметров от глубины V).

Обозначение

E - оклад, Z - тип кровельного материала (меняется), V - уровень установки (глубина посадки, меняется). Последняя буква указывает на глубину посадки окна относительно обрешетки.

Конструкция оклада

Оклад состоит из четырех основных элементов. Нижний элемент имеет изнутри специальное клейкое покрытие, которое обеспечивает надежное соединение оклада с кровельным материалом.

Элементы оклада:

1. верхний элемент оклада;
2. нижний элемент оклада;
3. боковые элементы оклада;
4. кляммер;
5. боковые накладки к окнам.
