Оклад окна Fakro EHN-AT Thermo 114x118

Оклад для мансардного окна Fakro EHN-AT Thermo 114х118

Оклады с дополнительной теплоизоляцией Fakro (Факро) рекомендованы к использованию в районах с крайне низкой температурой. Модель оклада EHN-AT Thermo (ЕХН-АТ Термо) на 22 миллиметра шире стандартного, имеет дополнительную изоляцию и элементы утепления с внутренней стороны. Оклады с дополнительной теплоизоляцией Fakro EHN-AT Thermo (ЕХН-АТ Термо) предназначены для установки на глубине посадки "N". Оклады с дополнительной теплоизоляцией Fakro EHN-AT Thermo (ЕХН-АТ Термо) позволяют герметично соединить мансардное окно с любым кровельным покрытием с высотой профиля до 90 миллиметров, в том числе с черепицей и металлочерепицей.

Стандартная версия оклада предназначена для одиночной установки мансардного окна в плоскости крыши, но существуют системы для соединения мансардных окон в горизонтальные комплексы при условии расстояния между окнами минимум 15 сантиметров. Оклады модели EHN-AT Thermo (ЕХН-АТ Термо) рекомендуется устанавливать в крыши с углом наклона от 15° до 90° (градусов). Конструкция оклада с дополнительной теплоизоляцией состоит из четырех основных элементов - верхний элемент оклада, нижний элемент оклада и боковые элементы оклада.

Она включает так же слой теплоизоляции. Нижний элемент клада с дополнительной теплоизоляцией имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом. В комплект оклада модели EHN-AT Thermo (ЕХН-АТ Термо) входит планка для отвода воды, которую необходимо устанавливать на расстоянии 30 сантиметров над окном под наклоном, а также специальные поролоновые клинья. Планка для отвода воды предназначена для лучшей гидроизоляции окна, а поролоновые клинья защищают кровельную систему в области мансардного окна от проникновения пыли, листьев и снега.

Уровень установки

N (плюс 30 миллиметров от глубины V), V (0 миллиметров), J (минус 30 миллиметров от глубины V).

Обозначение

E - оклад, Z - тип кровельного материала (меняется), V - уровень установки (глубина посадки, меняется). Последняя буква указывает на глубину посадки окна относительно обрешетки.

Конструкция оклада

Конструкция оклада с дополнительной теплоизоляцией состоит из четырех основных элементов - верхний элемент оклада, нижний элемент оклада и боковые элементы оклада. Она включает так же слой теплоизоляции. Нижний элемент клада с дополнительной теплоизоляцией имеет специальное клейкое покрытие, которое способствует герметичному соединению оклада с кровельным материалом.

В комплект оклада входит планка для отвода воды, которую необходимо устанавливать на расстоянии 30 сантиметров над окном под наклоном, а также специальные поролоновые клинья. Планка для отвода воды предназначена для лучшей гидроизоляции окна, а поролоновые клинья защищают кровельную систему в области мансардного окна от проникновения пыли, листьев и снега.

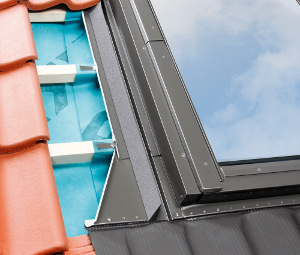

Элементы оклада:

1. верхний элемент оклада с утеплителем;
2. нижний элемент оклада с утеплителем и эластичным фартуком;
3. боковые элементы с утеплителем;
4. водоотводящая планка;
5. кляммер;
6. защитные поролоновые клинья;
7. планка, поддерживающая верхний ряд черепицы;
8. боковые накладки к окнам.
