Оклад окна Fakro EHN-P 114x140

Оклад для мансардного окна Fakro EHN-P 114х140

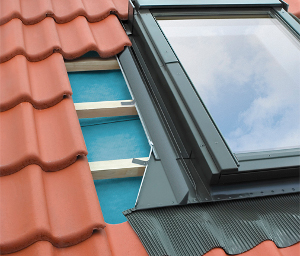

Изоляционные оклады для высокопрофилированных кровельных покрытий позволяют соединить мансардное окно с кровельными материалами с высотой профиля до 90 миллиметров, такими как керамическая черепица, металлочерепица. Нижний элемент оклада с эластичным фартуком, по сравнению с другими типами окладов, имеет большие размеры - длину и ширину, что позволяет обеспечить более качественное соединение с высокопрофильным кровельным покрытием.

Длина фартука составляет 220 миллиметров. Оклад модели EHN-P (ЕХН-П) изготавливается из алюминия, в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (схож с RAL 7022). Оклад модели EHN-P (ЕХН-П) гармонично сочетается с типичными цветами кровельных покрытий. Оклады модели EHN-P (ЕХН-П) рекомендуется устанавливать в крыши с углом наклона от 15° до 90° (градусов). Конструкция стандартного оклада для высокопрофилированных кровельных покрытий состоит из четырех основных элементов - верхний элемент оклада, нижний элемент оклада и боковые элементы оклада. Нижний элемент оклада завершает длинный и широкий эластичный фартук, позволяющий соединить оклад с высоким профилем кровельного покрытия. Эластичный и легко гнущийся фартук принимает форму профиля кровельного покрытия.

В комплект оклада группы EH входит планка для отвода воды, которую необходимо устанавливать на расстоянии 30 сантиметров над окном под наклоном, а также специальные поролоновые клинья. Планка для отвода воды предназначена для лучшей гидроизоляции окна, а поролоновые клинья защищают кровельную систему в области мансардного окна от проникновения пыли, листьев и снега.

Уровень установки

N (плюс 30 миллиметров от глубины V), V (0 миллиметров), J (минус 30 миллиметров от глубины V).

Обозначение

E - оклад, Z - тип кровельного материала (меняется), V - уровень установки (глубина посадки, меняется). Последняя буква указывает на глубину посадки окна относительно обрешетки.

Конструкция оклада

Оклад состоит из четырех основных элементов. Нижний элемент имеет изнутри специальное клейкое покрытие, которое обеспечивает надежное соединение оклада с кровельным материалом.

Элементы оклада:

1. верхний элемент оклада;
2. нижний элемент оклада;
3. боковые элементы оклада;
4. кляммер;
5. боковые накладки к окнам.
