Оклад окна Fakro ESA 66x98

Оклад для мансардного окна Fakro ESA 66х98

Изоляционные оклады для изменения угла монтажа окна Fakro (Факро) используются при монтаже мансардных окон в крышах с углом наклона от 10° градусов. Использование данных окладов позволяет увеличить угол установки мансардного окна по отношению к скату кровли до 10° градусов. Изоляционные оклады для изменения угла монтажа окна Fakro (Факро) могут использоваться при реконструкции мансард и чердаков, они способствует увеличению пространства внутри мансардного помещения и обеспечивает дополнительный обзор. Стандартный оклад предназначен для одиночной установки в плоскость крыши, но также существуют комбинированные оклады для установки мансардных окон в горизонтальных группах.

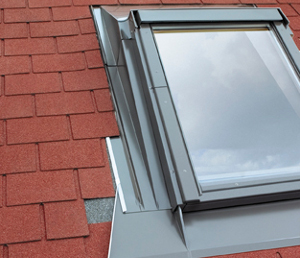

Модель оклада ESA (ЕСА) предназначена для плоских кровельных покрытий с толщиной покрытия не более 10 миллиметров (2 слоя по 5 миллиметров). Например, гибкая черепица. Изоляционные оклады для изменения угла монтажа окна Fakro (Факро) серии ESA (ЕСА) предназначены для установки на глубине посадки "V". Конструкция оклада для изменения угла монтажа окна состоит из четырех основных элементов - верхний элемент оклада, нижний элемент оклада и боковые элементы оклада.

Нижний элемент подбирается с учётом кровельного покрытия. В комплект оклада для изменения угла монтажа окна входят специальные уголки, которые позволяют изменять угол наклона мансардного окна относительно плоскости крыши. Благодаря конструкции верхнего и боковых элементов оклада сохраняется свободное пространство между окладом и оконным коробом, поэтому приподнятые элементы оклада можно дополнительно утеплить, что повысит теплоизоляционные параметры.

Изоляционные оклады для изменения угла монтажа окна Fakro (Факро) серии ESA (ЕСА) комплектуются планкой для отвода воды, которую необходимо устанавливать под наклоном на расстоянии 30 сантиметров над окном, а также специальными поролоновыми клиньями. Планка для отвода воды предназначена для лучшей гидроизоляции окна, а поролоновые клинья защищают кровельную систему в области мансардного окна от проникновения пыли, листьев и снега.

Уровень установки

N (плюс 30 миллиметров от глубины V), V (0 миллиметров), J (минус 30 миллиметров от глубины V).

Обозначение

E - оклад, Z - тип кровельного материала (меняется), V - уровень установки (глубина посадки, меняется). Последняя буква указывает на глубину посадки окна относительно обрешетки.

Конструкция оклада

Конструкция оклада для изменения угла монтажа окна состоит из четырех основных элементов - верхний элемент оклада, нижний элемент оклада и боковые элементы оклада. Нижний элемент подбирается с учётом кровельного покрытия. В комплект оклада для изменения угла монтажа окна входят специальные уголки, которые позволяют изменять угол наклона мансардного окна относительно плоскости крыши.

Благодаря конструкции верхнего и боковых элементов оклада сохраняется свободное пространство между окладом и оконным коробом, поэтому приподнятые элементы оклада можно дополнительно утеплить, что повысит теплоизоляционные параметры.

Изоляционные оклады для изменения угла монтажа окна Fakro (Факро) серии ESA (ЕСА) комплектуются планкой для отвода воды, которую необходимо устанавливать под наклоном на расстоянии 30 сантиметров над окном, а также специальными поролоновыми клиньями. Планка для отвода воды предназначена для лучшей гидроизоляции окна, а поролоновые клинья защищают кровельную систему в области мансардного окна от проникновения пыли, листьев и снега.

Элементы оклада:

1. верхний элемент оклада;
2. нижний элемент оклада;
3. боковые элементы;
4. кляммер;
5. водоотводящая планка;
6. защитные поролоновые клинья;
7. планка, поддерживающая верхний ряд черепицы;
8. боковые накладки к окнам.
