Оклад окна Fakro EUV/B 78x140

Оклад для мансардного окна Fakro EUV/B 78х140

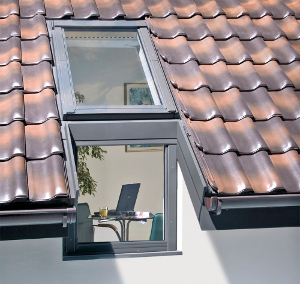

Изоляционные оклады для карнизного комплекса Fakro (Факро) модели EUV/B (ЕУВ/Б) предназначены для установки карнизного окна в группе с мансардным окном, расположенным в плоскости кровли. Оклады для карнизного комплекса окон состоят из изоляционного оклада для мансардного окна, элементов, соединяющих мансардное и карнизное окна и деревянной накладки для внутренней отделки места соединения окон. Оклад модели EUV/B (ЕУВ/Б) изготавливается из алюминия, в стандартном исполнении покрыт полиэфирным лаком серо-коричневого цвета (схож с RAL 7022).

Оклад модели EUV/B (ЕУВ/Б) гармонично сочетается с типичными цветами кровельных покрытий. Оклады модели EUV/B (ЕУВ/Б) рекомендуется устанавливать в крыши с углом наклона от 15° до 55° (градусов). Оклады для карнизного комплекса Fakro модели EUV/B (ЕУВ/Б) предназначены для установки на глубине посадки "V". Конструкция оклада для карнизного комплекса состоит из изоляционного оклада для мансардного окна, элементов, соединяющих это окно с карнизным окном, элементов, защищающих карнизное окно и металлических карнизных накладок (верхний элемент оклада, нижний элемент оклада и боковые элементы оклада).

Уровень установки

N (плюс 30 миллиметров от глубины V), V (0 миллиметров), J (минус 30 миллиметров от глубины V).

Обозначение

E - оклад, Z - тип кровельного материала (меняется), V - уровень установки (глубина посадки, меняется). Последняя буква указывает на глубину посадки окна относительно обрешетки.

Конструкция оклада

Конструкция оклада для карнизного комплекса состоит из изоляционного оклада для мансардного окна, элементов, соединяющих это окно с карнизным окном, элементов, защищающих карнизное окно и металлических карнизных накладок (верхний элемент оклада, нижний элемент оклада и боковые элементы оклада).

Элементы оклада:

1. оклад к окну для крыши (без нижнего элемента);
2. элемент, соединяющий окно для крыши и карнизное окно;
3. изоляционная накладка из алюминия;
4. утеплитель;
5. боковые водостоки;
6. карнизная планка;
7. профиль-накладка;
8. кляммер;
9. водоотводящая планка;
10. защитные поролоновые клинья;
11. планка, поддерживающая верхний ряд черепицы;
12. боковые накладки к окнам.
