Профиль направляющий U-70x55x1,5 – купить в Москве и СПб по цене 285.00 руб. в интернет-магазине «Эталон»

В наличии

Тип покрытия:

Оцинкованный (Zn)

Толщина (мм):

1.5

Цвет:

Оцинкованный

Ширина, мм

Цена за м.пог.

285.00

Длина, мм

Цена за лист

285.00

Количество листов

Расчет

285.00

Метраж

0.07 м²

Сумма

285.00 ₽

Купить

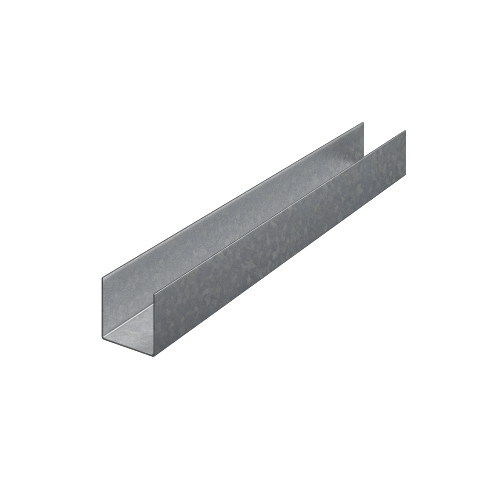

U-образный профиль U-70x55x1,5

Оцинкованный направляющий профиль U-70 используется в конструкциях ЛСТК на обрешетке с небольшим прогоном и ограждающих конструкциях, которые в последствии обшиваются профилированным листом. Такой типоразмер направляющего профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 2 мм.

Таблица стандартных сечений направляющих U-образных профилей ЛСТК (размеры указаны в миллиметрах)

t	U-70 (Н=70)	U-70 (Н=70)	U-100 (Н=100)	U-100 (Н=100)	U-130 (Н=130)	U-150 (Н=150)	U-180 (Н=180)	U-200 (Н=200)	U-250 (Н=250)	U-300 (Н=300)
t	В	В	В	В	В	В	В	В	В	В
0,7	55	44	55	40	40	51	67	57	84	-
1	55	44	55	40	40	51	67	57	84	-
1,2	55	44	55	40	40	51	67	57	84	59
1,5	56	45	56	41	40	52	67	58	85	60
2	56	45	56	41	41	52	68	58	85	60
2,5	-	-	-	-	-	53	68	59	86	61
3	-	-	-	-	-	53	68	59	86	61
3,5	-	-	-	-	-	53	69	59	86	62
4	-	-	-	-	-	53	69	59	86	62
ширина заготовки (справочная величина)	178	156	208	178	208	250	312	312	416	416

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):

Вид профиля
Направляющий профиль U-образной формы

Чертеж U-образного направляющего профиля:

Направляющий профиль U ЛСТК Производственное объединение «Эталон»

Технические характеристики направляющего профиля U-70:

Тип профиля	Сечение профиля Н/В/С, мм	Толщина металла t, мм	Момент инерции Ix (см4)	Момент сопротивления Wx (см3)	Момент инерции Iy (см4)	Момент сопротивления Wy (см3)	Радиус инерции ix (см)	Радиус инерции iy (см)	Координата центра масс Z0 (см)
U-70х44х0,7	70/44	0,7	8,98	2,54	2,02	0,67	2,91	1,38	1,17
U-70х55х0,7	70/55	0,7	11,21	3,17	4,15	1,09	3,00	1,83	1,71
U-70х44х1,0	70/44	1,0	12,81	3,61	2,88	0,95	2,91	1,38	1,17
U-70х55х1,0	70/55	1,0	16,00	4,51	5,93	1,56	3,00	1,83	1,71
U-70х44х1,2	70/44	1,2	15,36	4,31	3,45	1,14	2,91	1,38	1,17
U-70х55х1,2	70/55	1,2	19,18	5,39	7,11	1,88	3,00	1,83	1,71
U-70х44х1,5	70/44	1,5	19,54	5,47	4,60	1,49	2,92	1,42	1,21
U-70х55х1,5	70/55	1,5	23,95	6,70	8,88	2,34	3,00	1,83	1,71
U-70х44х2,0	70/44	2,0	26,00	7,22	6,12	1,98	2,92	1,42	1,21
U-70х55х2,0	70/55	2,0	31,88	8,86	11,83	3,12	3,00	1,83	1,71
