ГлавнаяКаталогМеталлопрокатПрофили для легких стальных тонкостенных конструкций (ЛСТК)
Сигма-профилиПрофиль Σ-образный (Сигма) Σ(44)-240x70x2,0

Профиль Σ-образный (Сигма) Σ(44)-240x70x2,0

В наличии
Тип покрытия:
Толщина (мм):
Цвет:
Ширина, мм
240
Цена за м.пог.
0
Длина, мм
Цена за лист
0
Количество листов
Расчет
0
Метраж
0 м²
Сумма
1 112.00 ₽
Купить

Σ-образный (Сигма) профиль Σ(44)-240x70x2,0

Оцинкованный Σ-образный (Сигма) профиль Σ-240 применяется в строительстве быстровозводимых зданий и сооружений (ЛСТК). Рассчитан на использование в конструкциях со средней или высокой нагрузкой. Профиль Σ-образный (Сигма) может именоваться как E-образный за счёт характерной формы. Оцинкованный Σ-образный (Сигма) профиль имеет высокие характеристики прочности благодаря усиленному ребру жёсткости, что позволяет применять данный профиль в тяжёлых условиях при возведении ангаров, складов, ферм и тому подобных сооружений. Оцинкованный Σ-образный (Сигма) профиль изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 1,2 до 4 миллиметров.

Таблица стандартных сечений Σ-образных (Сигма) профилей ЛСТК (размеры указаны в миллиметрах)

t Σ-180 (Н=180) Σ-220 (Н=220) Σ-240 (Н=240) Σ-300 (Н=300)
В С В С В С В С
1,2 50 12 75 20 65 20 80 17
1,5 50 13 75 20 65 20 80 17
2 50 15 77 20 70 17 80 19
2,5 55 12 80 18 70 18 80 20
3 55 13 80 20 70 20 80 20
3,5 55 15 82 20 75 17 85 20
4 55 16 82 20 75 18 85 20
ширина заготовки (справочная величина) 312 416 416 500

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):


Вид профиля

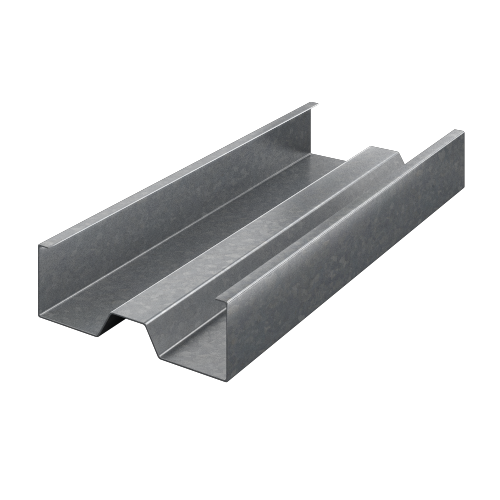

Профиль Σ-образной (Сигма) формы

Чертеж Σ-образного (44) стоечного профиля:

Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»

Чертеж Σ-образного (Н-136) стоечного профиля:

Профиль Σ-образный (Сигма) ЛСТК Производственное объединение «Эталон»

Технические характеристики стоечного профиля Σ-240 (Сигма):

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
Σ(44)-240х65х1,2
 240/65/20
 1,2
 397,98
 33,28
 20,84
 4,94
 8,95
 2,05
 2,14
Σ(44)-240х65х1,5
 240/65/20
 1,5
 496,89
 41,49
 26,00
 6,14
 8,95
 2,05
 2,14
Σ(44)-240х70х2,0
 240/70/17
 2,0
 677,41
 56,45
 38,93
 8,32
 9,01
 2,16
 2,22
Σ(44)-240х70х2,5
 240/70/18
 2,5
 844,90
 70,56
 49,70
 10,88
 8,98
 2,18
 2,26
Σ(44)-240х70х3,0
 240/70/20
 3,0
 1006,06
 83,84
 58,28
 12,63
 8,97
 2,16
 2,24
Σ(44)-240х72х3,5
 240/72/20
 3,5
 1176,56
 98,25
 71,50
 15,27
 8,95
 2,21
 2,29
Σ(44)-240х72х4,0
 240/72/21
 4,0
 1334,31
 111,19
 79,86
 16,88
 8,94
 2,19
 2,27
