ГлавнаяКаталогМеталлопрокатПрофили для легких стальных тонкостенных конструкций (ЛСТК)
Z-образные профилиПрофиль Z-образный (Зет) Z-180x65x4,0

Профиль Z-образный (Зет) Z-180x65x4,0

Под заказ
Тип покрытия:
Толщина (мм):
Цвет:
Ширина, мм
180
Цена за м.пог.
0
Длина, мм
Цена за лист
0
Количество листов
Расчет
0
Метраж
0 м²
Сумма
1 668.00 ₽
Купить

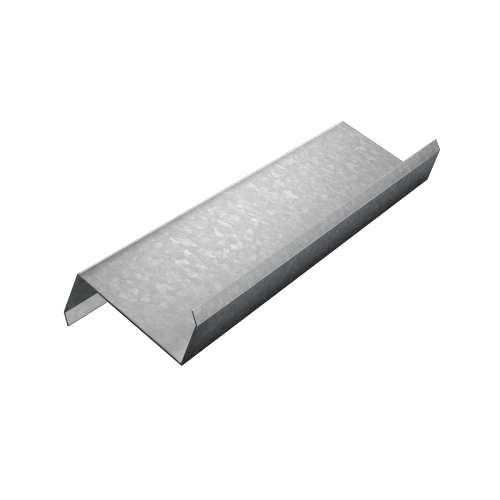

Z-образный (Зет, Зетовый) профиль Z-180x65x4,0

Оцинкованный Z-образный (Зет, Зетовый) профиль Z-180 используется в средненагруженных конструкция ЛСТК разного целевого назначения. Оцинкованный Z-образный (Зет, Зетовый) профиль имеет длительный срок службы благодаря цинковому покрытию, защищающему его от коррозии. Подобный типоразмер направляющего профиля изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 4 миллиметров.

Таблица стандартных сечений Z-образных (Зет) профилей ЛСТК (размеры указаны в миллиметрах)

t Z-70 (Н=70) Z-100 (Н=100) Z-150 (Н=150) Z-150 (Н=150) Z-180 (Н=180) Z-200 (Н=200) Z-250 (Н=250) Z-300 (Н=300)
В С В С В С В С В С В С В С В С
0,7 45 13 45 13 45 10 70 15 55 15 50 10 70 17 - -
1 45 14 45 14 45 10 70 15 55 15 50 10 70 17 - -
1,2 45 15 45 15 45 10 70 16 55 16 50 11 70 18 75 16
1,5 50 10 50 10 45 11 70 17 55 17 50 12 70 19 75 16
2 50 12 50 12 45 13 70 18 60 13 50 13 70 20 75 19
2,5 - - - - 50 10 75 16 60 16 55 11 75 18 75 20
3 - - - - 50 12 75 18 60 17 55 13 75 20 75 20
3,5 - - - - 50 13 75 19 65 14 55 14 76 20 80 18
4 - - - - 50 14 75 20 65 15 55 15 77 20 80 19
ширина заготовки (справочная величина) 178 208 250 312 312 312 416 470

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):

Вид профиля
Профиль Z-образной (Зет) формы

Чертеж Z-образного направляющего профиля:

Профиль Z-образный (Зет) ЛСТК Производственное объединение «Эталон»

Технические характеристики направляющего профиля Z-180:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
Z-180х55х0,7
 180/55/15
 0,7
 105,66
 10,54
 12,85
 1,70
 6,93
 2,42
 5,90
Z-180х55х1,0
 180/55/15
 1,0
 150,94
 16,08
 18,35
 2,50
 6,97
 2,62
 5,90
Z-180х55х1,2
 180/55/16
 1,2
 181,13
 19,28
 22,03
 3,02
 6,97
 2,62
 5,90
Z-180х55х1,5
 180/55/17
 1,5
 226,42
 24,07
 27,53
 3,76
 6,97
 2,62
 5,90
Z-180х60х2,0
 180/60/13
 2,0
 307,80
 32,54
 43,60
 5,22
 6,97
 2,62
 5,90
Z-180х60х2,5
 180/60/16
 2,5
 358,28
 38,42
 48,69
 5,37
 6,85
 2,52
 6,30
Z-180х60х3,0
 180/60/17
 3,0
 429,41
 45,95
 58,44
 6,42
 6,85
 2,53
 6,30
Z-180х65х3,5
 180/65/14
 3,5
 554,56
 58,46
 104,27
 9,59
 6,98
 3,03
 7,30
Z-180х65х4,0
 180/65/15
 4,0
 633,08
 66,60
 119,19
 10,93
 6,98
 3,03
 7,30

У данного товара еще нет ни одного отзыва.
