КаталогПрофнастил Н158-750 0,75 мм Полиэстер RAL 3003

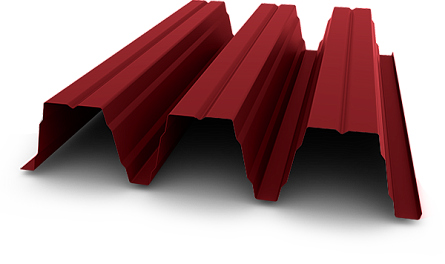

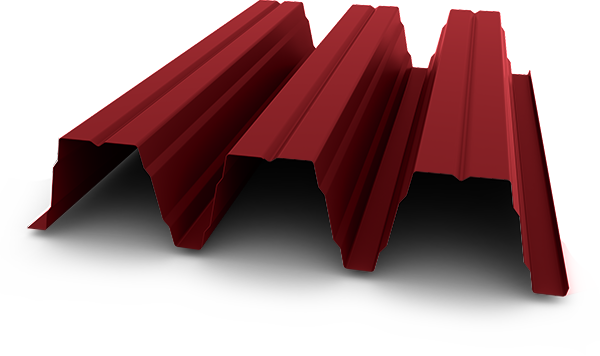

Профнастил Н158-750 0,75 мм Полиэстер RAL 3003

Нет в наличии
Гарантия 10 лет
ГОСТ 24045-2016

Профнастил Н158 с покрытием Полиэстер

Профнастил Н158-750 с покрытием Полиэстер изготовлен из стальной заготовки с полимерным покрытием шириной 1500 мм, толщиной 0,75 мм. Уникальная высокая трапециевидная волна профлиста Н158-750 идеальна для возведении перекрытий в зданиях, усиления кровли как скатных крыш, так и плоских. Обладает наиболее высокой трапециевидной волной из всех представленных на российском рынке.

Профиль СКН158-750
Толщина 0,75 мм
Покрытие полиэстер
Окраска окрашенный
Степень блеска глянцевый
Общая ширина 785 мм
Полезная ширина 750 мм
Минимальная длина 1000 мм
Максимальная длина 12000 мм

Скачать технические характеристики Профнастил Н 158-750 по ссылке

Характеристики профилированного листа Н158-750 (на основании ТУ 122-004-53982871-2014)

Тип профиля Н153-840
Толщина материала, мм 0,75 0,8 0,88 0,9 1,0 1,1 1,13 1,2 1,25 1,5
Площадь сечения А, см² 11,25 12,0 13,2 13,5 15,0 16,5 16,95 18 18,75 22,5
Масса 1м, кг 9,24 9,83 10,77 11,01 12,19 13,37 13,72 14,54 15,13 18.08
Момент инерции при сжатых узких полках*, lx, см4 449,1 482,9 537,4 551,2 620,6 689,8 710,7 759,6 792,9 949,9
Момент сопротивления при сжатых узких полках*, WX1, см³ 47,8 51,6 57,6 59,2 66,9 74,8 77,1 82,6 86,3 103,5
Момент сопротивления при сжатых узких полках*, WX2, см³ 70,1 75,1 83,0 85,0 95,0 105,0 108,0 115,0 119,8 143,5
Момент инерции при сжатых широких полках*, lx, см4 418,9 452,1 506,0 519,6 588,5 658,3 679,5 729,0 764,6 943,6
Момент сопротивления при сжатых широких полках*, WX1, см³ 48,8 52,3 58,0 59,5 66,7 73,9 76,1 81,2 84,9 103,1
Момент сопротивления при сжатых широких полках*, WX2, см³ 58,1 63,1 71,4 73,6 84,4 95,5 98,8 106,8 112,6 141,9
Масса 1 м², кг. 12,32 13,11 14,36 14,68 16,25 17,83 18,29 19,39 20,17 24,11
Ширина заготовки, мм 1500

*- Справочная величина на 1 м ширины
При вычислении массы плотность стали принята равной 7,85 г/см3, масса цинкового покрытия, нанесенного на 1 м2 с двух сторон листа принята равной 275 г/м2. Масса полимерного покрытия не учитывалась.
Марка проката S320GD по EN 10346 или марка проката 320 по ГОСТ Р 52246

Таблица предельных нагрузок и варианты укладки профнастила Н158-750

Тип профиля Шаг опор, м Предельная нагрузка (кг/м²) при расчетной схеме
однопролетная схема
один пролет 		двухпролетная схема
два пролета 		трехпролетная схема
три пролета
H158-750-0,75мм 3 790 569* 668*
4 592 381* 450*
5 445 275* 327*
6 309 209* 249*
7 227 165* -
8 174 133* -
9 137 110* -
H158-750-0,80мм 3 905 633* 744*
4 679 422* 499*
5 480 304* 362*
6 333 230* 275*
7 245 181* -
8 187 146* -
9 148 121* -
H158-750-0,88мм 3 1110 740* 872*
4 833 491* 582*
5 537 352* 419*
6 373 265* 318*
7 274 208* -
8 210 167* -
9 166 138* -
H158-750-0,90мм 3 1165 768* 906*
4 861 508* 604*
5 551 364* 434*
6 383 274* 329*
7 281 215* -
8 215 173* -
9 170 142* -
H158-750-1,00мм 3 1466 914* 1080*
4 973 600* 714*
5 623 427* 511*
6 433 321* 385*
7 318 250* -
8 243 201* -
9 192 165* -
H158-750-1,10мм 3 1812 1069* 1266*
4 1087 698* 832*
5 696 494* 592*
6 483 369* 445*
7 355 287* -
8 272 230* -
9 215 188* -
H158-750-1,13мм 3 1925 1117* 1324*
4 1122 728* 869*
5 718 515* 617*
6 499 384* 463*
7 366 298* -
8 280 238* -
9 222 195* -
Н158-750-1,20мм 3 2137 1233* 1464*
4 1202 800* 956*
5 769 564* 677*
6 534 420* 506*
7 392 325* -
8 300 259* -
9 237 212* -
H158-750-1,25мм 3 2233 1319* 1567*
4 1256 853* 1020*
5 804 599* 721*
6 558 445* 538*
7 410 334* -
8 314 275* -
9 248 224* -
H158-750-1,50мм 3 2675 1779* 2125*
4 1505 1133* 1362*
5 963 787* 952*
6 669 580* 704*
7 491 446* -
8 376 353* -
9 297 287 -

* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа

Чертеж профнастила Н158-750

чертеж профнастила н158
