Профнастил Н57-750 0,7 мм
Фильтры
Сертификаты на профнастил
Сертификат соответствия на профнастил Grand Line
Сертификат соответствия ММК-Профиль Москва
Сертификат соответствия на профнастил Металл Профиль
Сертификат соответствия на профнастил для сталежелезобетонных конструкций
Сертификат соответствия на стальные листовые гнутые профили
Сертификат соответствия на профнастил (ГОСТ) Эталон
Сертификат соответствия на профнастил (СТО) Эталон
Цены на профлист
Статьи
Нормативная документация
Калькулятор расчета
стоимости
стоимости
Калькулятор расчета стоимости кровли
Калькулятор стоимости забора
Расчет предельных нагрузок и варианты укладки профнастила
Найдено: 27
Сортировка
Показывать по
| Цвет: | Оцинкованный (Серый) |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Черный |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Белый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Красный |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Красный |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Оранжевый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Жёлтый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
Профнастил Н57-750 толщиной 0,7 миллиметра сегодня считается одним из наиболее популярных изделий на рынке металлопроката. Оцинкованное покрытие защищает профнастил от коррозии и увеличивает его срок службы, делая его подходящим для использования в различных климатических условиях. Сталь толщиной 0.7 мм обеспечивает профлисту Н57-750 высокую прочность и устойчивость к механическим воздействиям, что делает его надежным и долговечным материалом.
Этот современный и универсальный материал широко используется для возведения различных металлоконструкций, а также отделки уже готовых сооружений.
Профилированный лист Н57-750 (0,7 мм) применяется:
- для установки ограждений и заборов;
- обшивки каркасов под складские помещения, хранилища, ангары;
- наружной отделки торговых зданий, крытых стадионов, цехов.
Металлопрофиль Н57-750 доступен в различных цветовых вариантах, что позволяет адаптировать его к дизайну здания и улучшить внешний вид.
Чертеж профнастила Н57-750
Технические характеристики профнастила Н57
| Тип профиля | H57-750 | |||||||
|---|---|---|---|---|---|---|---|---|
| Толщина материала, мм | 0,50 | 0,55 | 0,6 | 0,65 | 0,70 | 0,80 | 0,90 | |
| Площадь сечения А, см² | 5,50 | 6,05 | 6,60 | 7,15 | 7,70 | 8,80 | 9,90 | |
| Масса 1м, кг | 4,80 | 5,20 | 5,60 | 6,10 | 6,50 | 7,40 | 8,20 | |
| Справочная величина на 1 м ширины. Момент инерции, lx, см4 |
36,76 | 41,96 | 46,56 | 50,22 | 54,30 | 61,50 | 69,14 | |
| Справочная величина на 1 м ширины. момент сопротивления, Wx1,см³ |
13,74 | 14,98 | 16,84 | 18,22 | 20,46 | 23,96 | 27,47 | |
| Справочная величина на 1 м ширины. момент сопротивления, Wx2,см³ |
10,20 | 11,47 | 12,78 | 14,00 | 15,50 | 18,36 | 21,47 | |
| Масса 1 м², кг. | 6,36 | 6,94 | 7,52 | 8,09 | 8,67 | 9,82 | 10,97 | |
| Ширина заготовки, мм | 1100 | |||||||
Таблица предельных нагрузок и варианты укладки профнастила H57
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме | ||||
|---|---|---|---|---|---|---|
один пролет |
два пролета |
три пролета |
||||
| H57-750-0,5 мм | 2 | 519 | 290* | 342* | ||
| 3 | 150 | 163 | 194 | |||
| 4 | 57 | 106* | 107 | |||
| H57-750-0,55 мм | 2 | 573 | 342* | 401* | ||
| 3 | 169 | 196* | 232* | |||
| 4 | 64 | 129* | 122 | |||
| H57-750-0,6 мм | 2 | 628 | 395* | 461* | ||
| 3 | 187 | 230* | 270* | |||
| 4 | 71 | 140* | 136 | |||
| H57-750-0,7 мм | 2 | 738 | 500* | 580* | ||
| 3 | 216 | 270* | 350* | |||
| 4 | 82 | 184 | 158 | |||
| H57-750-0.8 мм | 2 | 853 | 606* | 700* | ||
| 3 | 245 | 371 | 430* | |||
| 4 | 93 | 213 | 179 | |||
| H57-750-0,9 мм | 2 | 966 | 710* | 797* | ||
| 3 | 276 | 429 | 511 | |||
| 4 | 105 | 241 | 202 | |||
* Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.

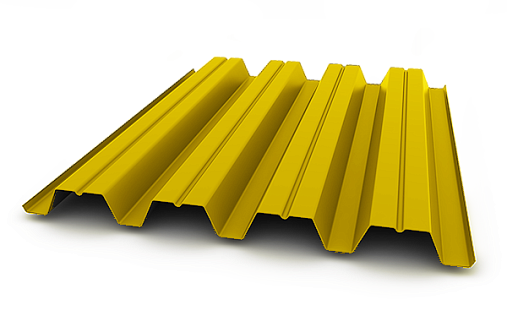

| RAL 1014 | RAL 1015 | RAL 1018 | RAL 2004 | RAL 3003 |

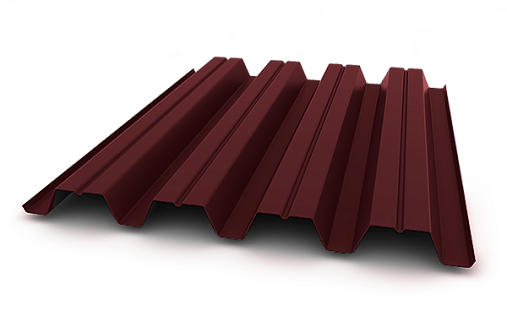

| RAL 3005 | RAL 3009 | RAL 3011 | RAL 5002 | RAL 5005 |

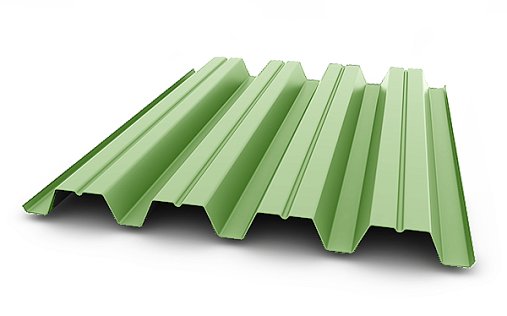

| RAL 5021 | RAL 6002 | RAL 6005 | RAL 6019 | RAL 6029 |

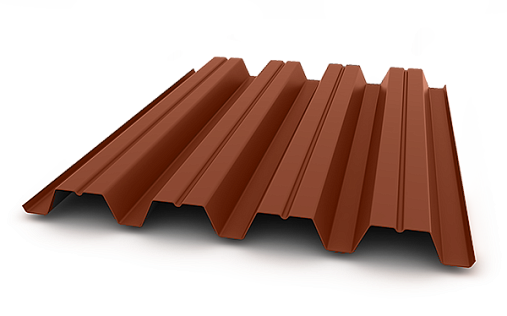

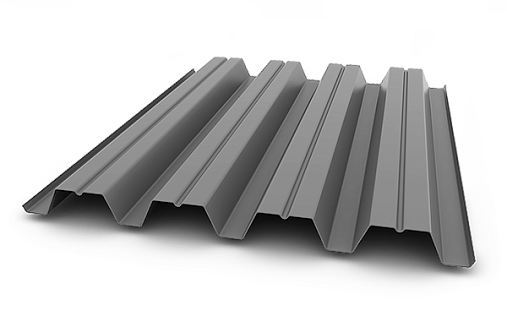

| RAL 7004 | RAL 7005 | RAL 7024 | RAL 8004 | RAL 8017 |
| RAL 9002 | RAL 9003 | RAL 9006 | RR 32 | RR 887 |
