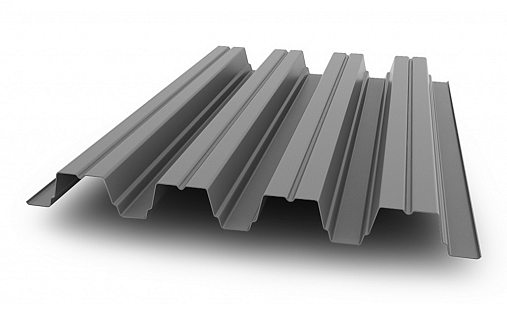

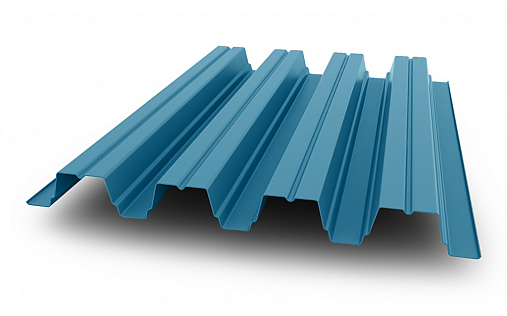

Профнастил Н75-750 0,9 мм
Фильтры
Сертификаты на профнастил
Сертификат соответствия на профнастил Grand Line
Сертификат соответствия ММК-Профиль Москва
Сертификат соответствия на профнастил Металл Профиль
Сертификат соответствия на профнастил для сталежелезобетонных конструкций
Сертификат соответствия на стальные листовые гнутые профили
Сертификат соответствия на профнастил (ГОСТ) Эталон
Сертификат соответствия на профнастил (СТО) Эталон
Цены на профлист
Статьи
Нормативная документация
Калькулятор расчета
стоимости
стоимости
Калькулятор расчета стоимости кровли
Калькулятор стоимости забора
Расчет предельных нагрузок и варианты укладки профнастила
Найдено: 33
Сортировка
Показывать по
| Цвет: | Оцинкованный (Серый) |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Черный |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Белый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Красный |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
Профнастил Н75-750 изготавливается из оцинкованного металла толщиной 0,9 мм. При производстве используется технология холодного проката. Цена материала зависит от наличия поверхностного защитно-декоративного слоя и его типа. Для повышения жесткости листы с трапециевидной гофрой дополняются специальными ребрами. В результате самонесущее изделие сохраняет форму при воздействиях окружающей среды и выдерживает периодические или постоянные нагрузки.
В процессе изготовления металл прокатывается на автоматизированной линии. Формирование изгибов осуществляется на специальном стане с валами. Затем производится нарезание листов заданной длины.
Область применения профлиста Н75-750 0,9 мм
- Настил кровель различной площади и размера.
- Создание ограждений и перегородок.
- Установка навесов.
- Устройство опалубки перекрытий.
- Монолитное возведение цехов и ангаров.
- Обеспечение жесткости металлическим конструкциям и сооружениям.
- Облицовка наружных стен объектов.
Чертеж профиля Н75-750
Скачать чертёж профнастила Н75-750 в формате dwg.
Технические характеристики профилированного листа Н75-750
| Тип профиля | H75-750 | |||||||
|---|---|---|---|---|---|---|---|---|
| Толщина металла, мм | 0,55 | 0,60 | 0,65 | 0,70 | 0,80 | 0,90 | 1,00 | |
| Площадь сечения А, см² | 6,9 | 7,5 | 8,125 | 8,8 | 10,00 | 11,3 | 12,5 | |
| Масса 1м, кг | 5,9 | 6,4 | 6,9 | 7,4 | 8,4 | 9,3 | 10,3 | |
| Справочная величина на 1 м ширины. Момент инерции, lx, см4 | 76,66 | 85,55 | 24,53 | 27,14 | 32,01 | 37,08 | 42,16 | |
| Справочная величина на 1 м ширины. момент сопротивления, WX1,см³ | 20,23 | 22,48 | 24,53 | 27,14 | 32,01 | 37,08 | 42,16 | |
| Справочная величина на 1 м ширины. момент сопротивления, WX2, см³ | 17,01 | 18,90 | 19,76 | 22,81 | 26,90 | 31,17 | 35,32 | |
| Масса 1 м², кг. | 7,87 | 8,53 | 9,20 | 9,87 | 11,20 | 12,40 | 13,73 | |
| Ширина заготовки, мм | 1250 | |||||||
Таблица предельных нагрузок и варианты укладки профнастила
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме | ||||
|---|---|---|---|---|---|---|
 один пролет |  два пролета |  три пролета | ||||
| H75-750-0,55мм | 2 | 710 | 710 | 888 | ||
| 3 | 205 | 316 | 394 | |||
| 4 | 116 | 177 | 222 | |||
| H75-750-0,6мм | 2 | 795 | 795 | 994 | ||
| 3 | 341 | 354 | 442 | |||
| 4 | 129 | 199 | 249 | |||
| H75-750-0,7мм | 2 | 976 | 976 | 1220 | ||
| 3 | 409 | 434 | 542 | |||
| 4 | 155 | 244 | 300 | |||
| H75-750-0,8мм | 2 | 1170 | 1170 | 1462 | ||
| 3 | 416 | 520 | 650 | |||
| 4 | 177 | 292 | 342 | |||
| H75-750-0.9мм | 2 | 1380 | 1380 | 1725 | ||
| 3 | 522 | 613 | 767 | |||
| 4 | 198 | 345 | 382 | |||
| H75-750-1,0мм | 2 | 1589 | 1589 | 1986 | ||
| 3 | 524 | 706 | 883 | |||
| 4 | 218 | 397 | 420 | |||
Графики нагрузок профнастила Н75 А
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
Графики нагрузок профнастила Н75 B
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
| RAL 1014 | RAL 1015 | RAL 1018 | RAL 2004 | RAL 3003 |
| RAL 3005 | RAL 3009 | RAL 3011 | RAL 5002 | RAL 5005 |
| RAL 5021 | RAL 6002 | RAL 6005 | RAL 6019 | RAL 6029 |
| RAL 7004 | RAL 7005 | RAL 7024 | RAL 8004 | RAL 8017 |
| RAL 9002 | RAL 9003 | RAL 9006 | RR 32 | RR 887 |
