Профнастил НС35 толщиной 0,6 мм – это доступный строительный материал для монтажа ограждений, облицовки фасадов домов, установки кровли на одноэтажных конструкциях. Он выдерживает большие горизонтальные и вертикальные нагрузки. Ему не страшны ни сильные порывы ветра, ни вес от ноги человека, если шаг бруса обрешетки не превышает 0,4 метра.

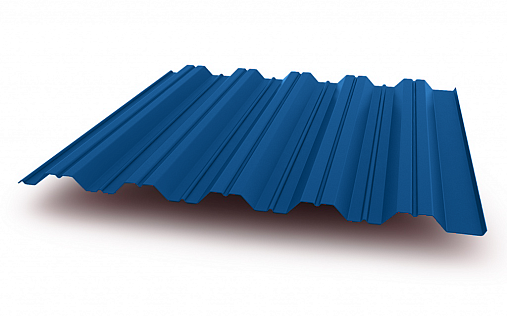

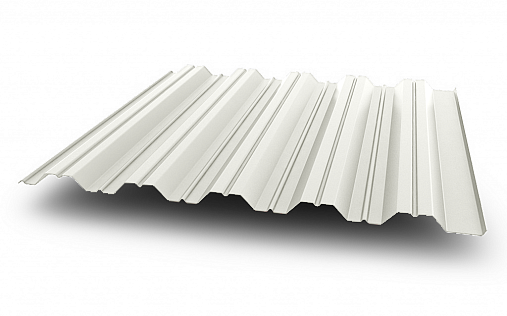

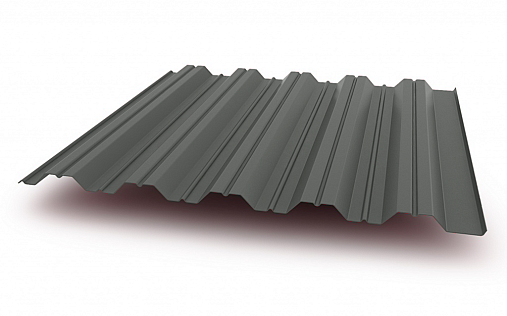

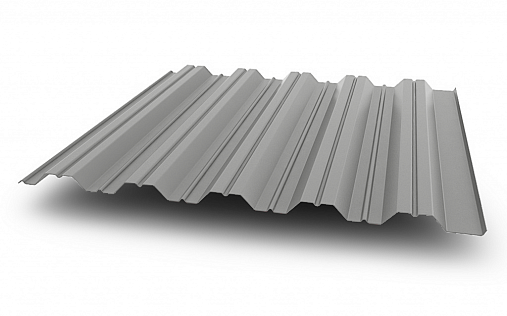

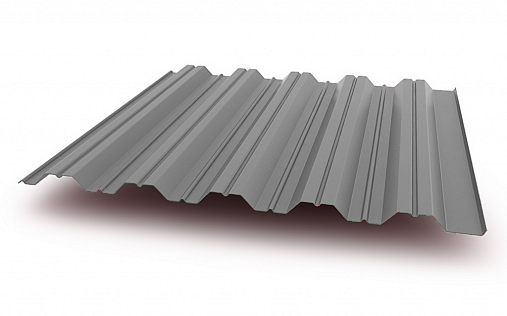

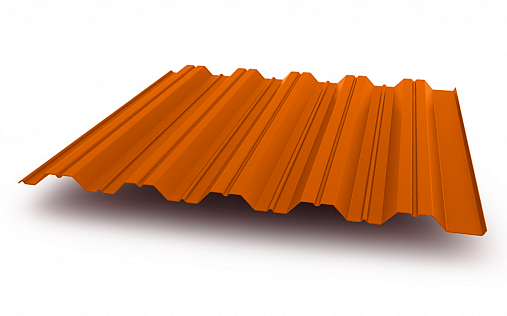

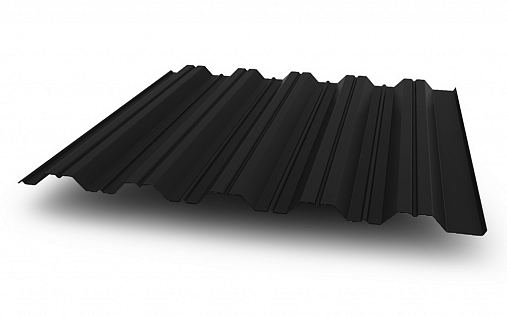

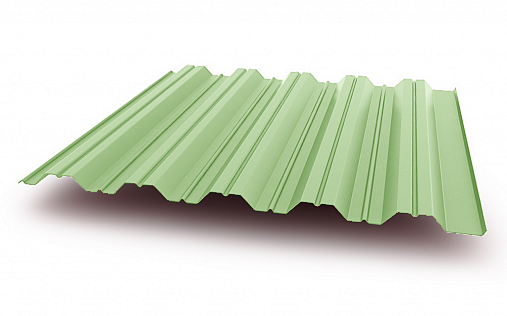

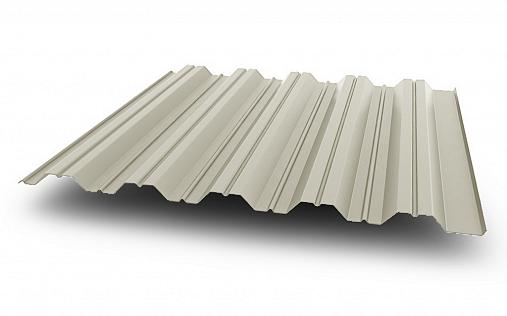

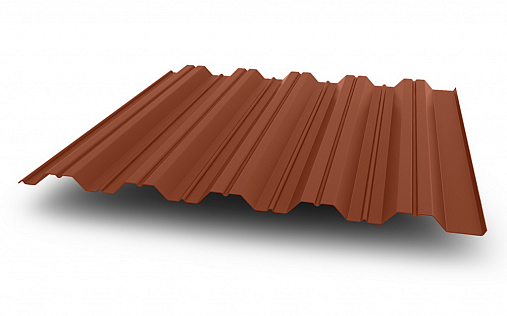

Профнастил НС35 толщиной 0,6 миллиметра
Производитель изготавливает профилированное железо из рулонной стали марки 350 и толщиной 0,6 миллиметров. Пройдя через станки холодного проката, металлопрофиль приобретает высокую несущую способность, благодаря ребрам жесткости. Полимерное покрытие увеличивает защиту металлического листа от механических повреждений. Окрашенное волновое железо придает участку, на котором оно установлено в качестве забора или фасада дома, законченный и приятный для глаз вид.
Характеристики
Несущестеновой профнастил 35 марки изготавливается длиной до 8 метров. Кратность реза составляет 50 сантиметров, а полезная ширина равна 100 сантиметрам. Производитель покрывает профнастил НС35 толщиной 0,6 мм покрытием из модифицированных полимеров - полиэстером. Такой вариант считается самым дешевым и долговечным.
Преимущества и область применения
Достоинства профилированного настила НС35-1000:
- высокие антикоррозийные свойства;
- внешняя привлекательность и эстетичность;
- устойчивость к ультрафиолету и механическим повреждениям.
Профнастил НС35 используют для монтажа крыш, хозяйственных конструкций, потолков в гаражах. Цена профилированного железного листа зависит от его толщины, вида покрытия и длины. Небольшая стоимость обусловлена малой металлоемкостью.
Чертеж профнастила НС35-1000
Технические характеристики профнастила НС35-1000
| Тип профиля | HС35-1000 |
| Толщина материала, мм | 0,40 | 0,45 | 0,50 | 0,55 | 0,60 | 0,65 | 0,70 | 0,80 |
| Площадь сечения А, см² | 5,00 | 5,63 | 6,25 | 6,88 | 7,50 | 8,13 | 8,75 | 10,00 |
| Масса 1м. пог., кг | 4,40
| 4,90 | 5,40 | 5,90 | 6,40 | 6,90 | 7,40 | 8,40 |
| Справочная величина на 1 м ширины. Момент инерции, lX, см4 | 10,35 | 11,59 | 12,89 | 14,18 | 14,92 | 16,54 | 17,36 | 19,89 |
| Справочная величина на 1 м ширины. момент сопротивления, WX1, см³ | 5,94 | 6,41 | 7,68 | 8,45 | 8,56 | 9,85 | 9,95 | 11,44 |
| Справочная величина на 1 м ширины. момент сопротивления, WX2, см³ | 4,80 | 5,94 | 7,07 | 7,78 | 8,27 | 9,09 | 9,58 | 10,92 |
| Масса 1 м², кг. | 4,40 | 4,90 | 5,40 | 5,90 | 6,40 | 6,90 | 7,40 | 8,40 |
| Ширина заготовки, мм | 1250 |
Таблица предельных нагрузок и варианты укладки профнастила НС35-1000
| Тип профиля | Шаг опор, м
| Предельная нагрузка (кг/м²) при расчетной схеме |
один пролет |
два пролета |
три пролета |
| HС35-1000-0,4мм | 1,0 | 864 | 409* | 468* |
| 1,5 | 384 | 246* | 284* |
| 2,0 | 154 | 174* | 202* |
| HС35-1000-0,5мм | 1,0 | 1732 | 530* | 606* |
| 1,5 | 483* | 334* | 396* |
| 2,0 | 192 | 242* | 278* |
| HС35-1000-0,55мм | 1,0 | 1399 | 589* | 671* |
| 1,5 | 531* | 374* | 440* |
| 2,0 | 212* | 273* | 321* |
| HС35-1000-0,6мм | 1,0 | 559* | 413* | 484* |
| 1,5 | 223* | 302* | 356* |
| 2,0 | 59 | 143* | 115* |
| HС35-1000-0,7мм | 1,0 | 650* | 490* | 570* |
| 1,5 | 260* | 362* | 413* |
| 2,0 | 69* | 171* | 137* |
| HС35-1000-0,8мм | 1,0 | 745* | 568* | 657* |
| 1,5 | 297* | 420* | 479 |
| 2,0 | 79 | 194 | 156 |
* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.
Графики нагрузок профнастила НС35
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
