Профнастил НС44-1000 0,8 мм
Фильтры
Сертификаты на профнастил
Сертификат соответствия на профнастил Grand Line
Сертификат соответствия ММК-Профиль Москва
Сертификат соответствия на профнастил Металл Профиль
Сертификат соответствия на профнастил для сталежелезобетонных конструкций
Сертификат соответствия на стальные листовые гнутые профили
Сертификат соответствия на профнастил (ГОСТ) Эталон
Сертификат соответствия на профнастил (СТО) Эталон
Цены на профлист
Статьи
Нормативная документация
Калькулятор расчета
стоимости
стоимости
Калькулятор расчета стоимости кровли
Калькулятор стоимости забора
Расчет предельных нагрузок и варианты укладки профнастила
Найдено: 8
Сортировка
Показывать по
| Цвет: | Белый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Коричневый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Серый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Зеленый |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Синий |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Красный |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |
| Цвет: | Оцинкованный (Серый) |
|---|---|
| Степень блеска: | Глянцевая |
| Текстура поверхности: | Гладкая |

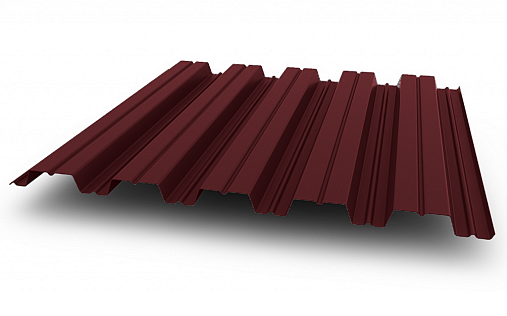

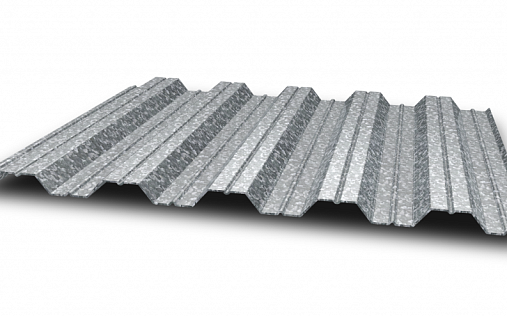

Профнастил НС44 0.8 мм производится из стальной листовой заготовки толщиной 0,8 мм методом холодной прокатки на специальном стане. Обладает трапециевидным профилем высотой 44 мм со специальными ребрами жесткости. Рабочая ширина изделия составляет 1000 мм.
Сфера применения и особенности листа серии НС44-1000 (0,8 мм)
Рассматриваемое волнистое железо является универсальным и может использоваться как стеновое или несущее (в маркировке помечено буквами НС). НС44-1000 0,8 обладает небольшой собственной массой (9,4 кг/м) и применяется для возведения следующих конструкций:
- нагружаемых кровель;
- стен и перегородок в каркасных зданиях;
- несъемной опалубки;
- заборов и ограждений для предприятий и частных хозяйств.
Профнастил НС44-1000 (0,8 мм) также применяется при сборке сэндвич-панелей. Несмотря на свой небольшой вес, этот профилированный лист обладает довольно высокой несущей способностью — до 285 кг/м2.
Чертеж профнастила НС44-1000
Характеристики профилированного листа типа НС44-1000 (ГОСТ)
| Профиль | Масса 1 пог.м., кг | Площадь сечения, см2 | Справочные величины на 1 м ширины | Ширина заготовки, мм | |||||
|---|---|---|---|---|---|---|---|---|---|
| При сжатых узких полках | При сжатых широких полках | ||||||||
| Момент инерции, Ix, см 4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | Момент инерции, Ix, см 4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | ||||
| НС44-0,7 | 7,70 | 9,80 | 32,90 | 13,40 | 16,80 | 32,90 | 13,00 | 13,60 | 1400 |
| НС44-0,8 | 8,80 | 11,2 | 37,60 | 15,41 | 19,25 | 37,60 | 15,07 | 16,76 | |
Характеристики профилированного листа типа НС44-1000 (ТУ)
| Профиль | Масса 1 пог.м., кг | Площадь сечения, см2 | Справочные величины на 1 м ширины | Ширина заготовки, мм | |||||
|---|---|---|---|---|---|---|---|---|---|
| При сжатых узких полках | При сжатых широких полках | ||||||||
| Момент инерции, Ix, см 4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | Момент инерции, Ix, см 4 | Момент сопротивления Wx1, см3 | Момент сопротивления Wx2, см3 | ||||
| НС44-1000 0,6 | 5,90 | 7,50 | 26,21 | 12,85 | 11,10 | 24,34 | 9,11 | 10,54 | 1250 |
| НС44-1000 0,65 | 6,39 | 8,125 | 28,54 | 14,10 | 12,01 | 27,24 | 10,14 | 11,91 | |
| НС44-1000 0,7 | 6,88 | 8,75 | 30,44 | 14,95 | 12,88 | 29,74 | 11,07 | 12,85 | |
| НС44-1000 0,8 | 7,86 | 10,00 | 34,57 | 16,95 | 14,69 | 34,57 | 13,11 | 15,17 | |
| НС44-1000 0,9 | 8,84 | 11,25 | 38,67 | 18,96 | 18,38 | 38,67 | 15,23 | 17,63 | |
Таблица предельных нагрузок и варианты укладки профнастила НС44-1000
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме | ||||
|---|---|---|---|---|---|---|
 один пролет |  два пролета |  три пролета | ||||
| HС44-1000x0,7мм | 3,0 | 81 | 248 | 285 | ||
| RAL 1014 | RAL 1015 | RAL 1018 | RAL 2004 | RAL 3003 |
| RAL 3005 | RAL 3009 | RAL 3011 | RAL 5002 | RAL 5005 |
| RAL 5021 | RAL 6002 | RAL 6005 | RAL 6019 | RAL 6029 |
| RAL 7004 | RAL 7005 | RAL 7024 | RAL 8004 | RAL 8017 |
| RAL 9002 | RAL 9003 | RAL 9006 | RR 32 | RR 887 |
