Профнастил НС35 окрашенный - это листовой профиль из стали 220 и 01 марки. Профилированный металл покрывают полиэстером, пуралом или ПВДФ для улучшения защитных свойств и повышения декоративности. Волновое железо используют в монтаже кровли, возведении заборов, облицовке фасадов здания.

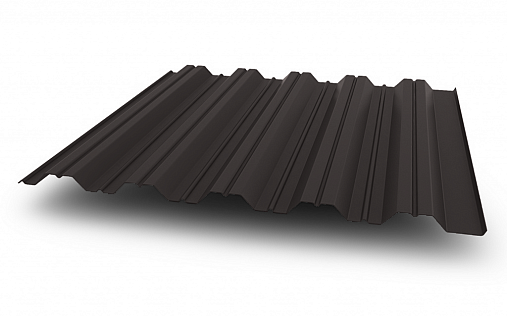

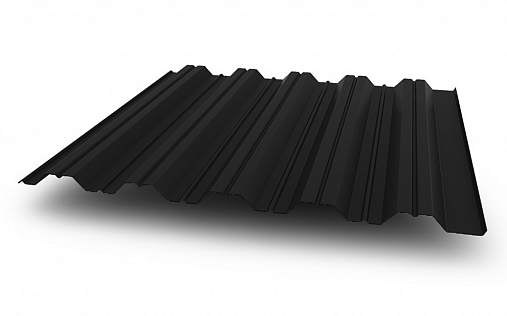

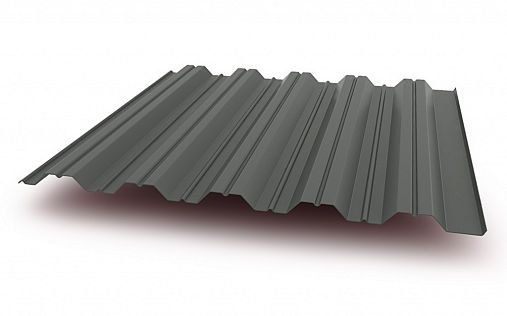

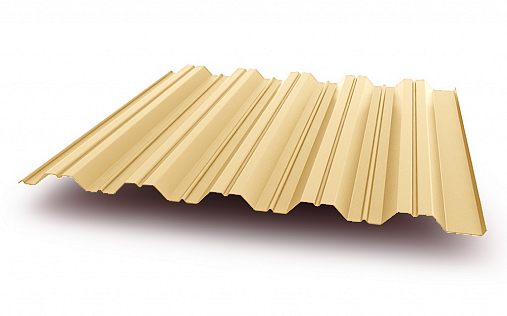

Окрашенный профнастил НС35
Профнастил окрашенный НС 35 получают методом холодного проката. на прокатных станах из обычной рулонной стали изготавливают металлический лист с высотой трапеции 35 миллиметров. Подошва и гребень гофры одинаковых размеров. Металлопрофиль получается жестким и способен противостоять сильным ветровым нагрузкам. Полимерный слой состоит из тонкой пленки, нанесенный на оцинкованный металл. Его толщина составляет 20 - 40 микрометров. При покрытии ПВДФ плотность может быть увеличена до 200 микрометров.
Характеристики окрашенного профнастила НС35
Технические параметры профлиста марки НС35:
- рабочая ширина - 1 метр;
- предельная длина - 8 метров;
- покрытие - полимерное;
- ширина волны вместе с ребрами жесткости - 200 миллиметров;
- расстояние между гофрами - 13 сантиметров;
- популярный цвет - зеленый, коричневый, красный (по классической таблице RAL или RR).
Защитные свойства профилированного настила улучшены дополнительными ребрами жесткости.
Преимущества окрашенного профнастила НС35
Этот строительный материал считается универсальным. Его используют для кровли и заборов. Из металлопрофиля получаются жесткие сэндвич-панели. К достоинствам профнастила марки 35 относят легкий вес, простой монтаж, устойчивость к возникновению коррозии. При должном уходе срок службы волнового металла - 40 лет и более. Металлический лист легко транспортировать на дальние расстояния и проводить высотные работы с его креплением.
Где применяется
Профилированный металл используется в гражданском и промышленном строительстве. Благодаря широкому спектру цветов, владелец частного дома может подобрать материал нужного оттенка для облицовки фасада. Профилированное железо используют для монтажа наклонных и плоских крыш. Низкая цена строительного материала обусловлена толщиной железного листа, видом покрытия. Например, профлист со слоем из ПВДФ будет стоить дороже, чем металлопрофиль покрытый полиэстером.
Чертеж профнастила НС35-1000
Технические характеристики профнастила НС35-1000
| Тип профиля | HС35-1000 |
| Толщина материала, мм | 0,40 | 0,45 | 0,50 | 0,55 | 0,60 | 0,65 | 0,70 | 0,80 |
| Площадь сечения А, см² | 5,00 | 5,63 | 6,25 | 6,88 | 7,50 | 8,13 | 8,75 | 10,00 |
| Масса 1м. пог., кг | 4,40
| 4,90 | 5,40 | 5,90 | 6,40 | 6,90 | 7,40 | 8,40 |
| Справочная величина на 1 м ширины. Момент инерции, lX, см4 | 10,35 | 11,59 | 12,89 | 14,18 | 14,92 | 16,54 | 17,36 | 19,89 |
| Справочная величина на 1 м ширины. момент сопротивления, WX1, см³ | 5,94 | 6,41 | 7,68 | 8,45 | 8,56 | 9,85 | 9,95 | 11,44 |
| Справочная величина на 1 м ширины. момент сопротивления, WX2, см³ | 4,80 | 5,94 | 7,07 | 7,78 | 8,27 | 9,09 | 9,58 | 10,92 |
| Масса 1 м², кг. | 4,40 | 4,90 | 5,40 | 5,90 | 6,40 | 6,90 | 7,40 | 8,40 |
| Ширина заготовки, мм | 1250 |
Таблица предельных нагрузок и варианты укладки профнастила НС35-1000
| Тип профиля | Шаг опор, м
| Предельная нагрузка (кг/м²) при расчетной схеме |
один пролет |
два пролета |
три пролета |
| HС35-1000-0,4мм | 1,0 | 864 | 409* | 468* |
| 1,5 | 384 | 246* | 284* |
| 2,0 | 154 | 174* | 202* |
| HС35-1000-0,5мм | 1,0 | 1732 | 530* | 606* |
| 1,5 | 483* | 334* | 396* |
| 2,0 | 192 | 242* | 278* |
| HС35-1000-0,55мм | 1,0 | 1399 | 589* | 671* |
| 1,5 | 531* | 374* | 440* |
| 2,0 | 212* | 273* | 321* |
| HС35-1000-0,6мм | 1,0 | 559* | 413* | 484* |
| 1,5 | 223* | 302* | 356* |
| 2,0 | 59 | 143* | 115* |
| HС35-1000-0,7мм | 1,0 | 650* | 490* | 570* |
| 1,5 | 260* | 362* | 413* |
| 2,0 | 69* | 171* | 137* |
| HС35-1000-0,8мм | 1,0 | 745* | 568* | 657* |
| 1,5 | 297* | 420* | 479 |
| 2,0 | 79 | 194 | 156 |
* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.
Графики нагрузок профнастила НС35
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
