Профнастил С20 толщиной 0,6 мм используют для монтажа заборов и кровель. Благодаря достаточной толщине, металлопрофиль способен выдерживать горизонтальные и вертикальные нагрузки. Лист из профилированного металла эксплуатируют в загородном и промышленном строительстве.

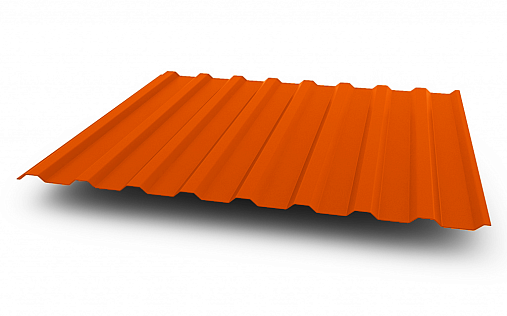

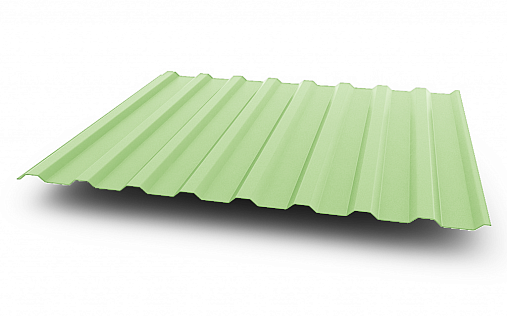

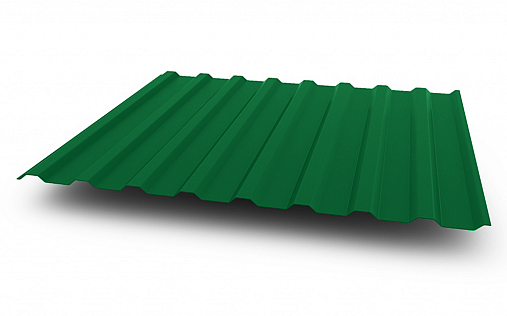

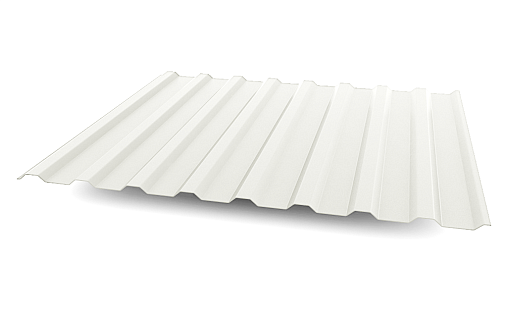

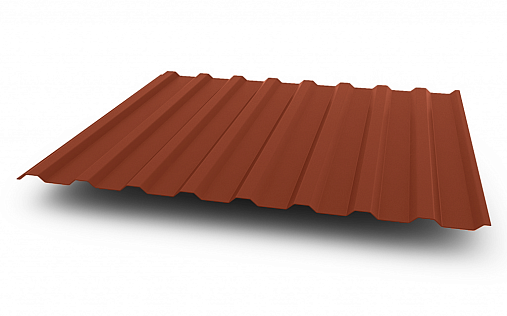

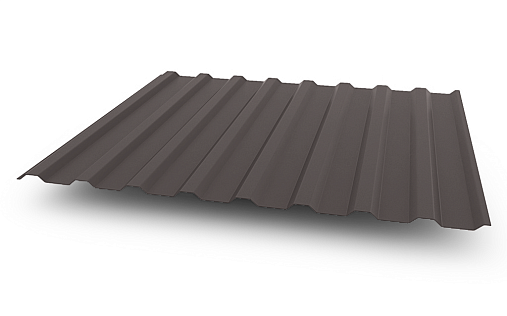

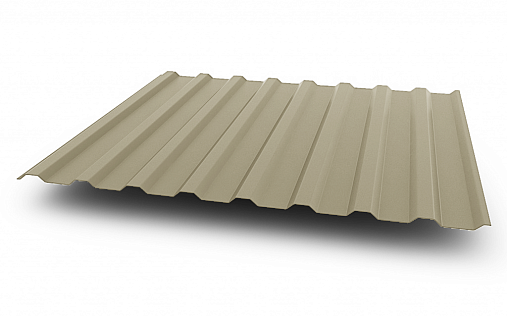

Профлист С20 толщиной 0,6 миллиметра
Профнастил С20 0,6 мм изготавливают из стали 350 марки. Литера «С» означает, что волновое железо относится к стеновым. Несмотря на это профиль – универсальный материал, которые может использоваться и для покрытия крыши. Производитель изготавливает профилированный настил методом холодного проката. Оператор задает параметры, данные заказчиком, и запускает железо из рулона в станок. Оборудование автоматически формирует нужную волну и отрезает необходимую длину.
Характеристики
Технические параметры металлопрофиля С20:
- полезная ширина – 1100 миллиметров;
- длина – по желанию заказчика, но не более 6 метров;
- толщина – 0,6 миллиметров;
- высота профиля – 2 сантиметра.
Все листы производятся по ГОСТу 24045-94 и ТУ-11 2000-04-1394544-06 и покрываются одним из полимеров - полиэстер, пурал или ПВДФ. Цветной железный лист не выцветает, не подвержен механическим повреждениям от негативных природных воздействий, типа сильных порывов ветра.
Преимущества и область применения
Достоинства волнового железа с высотой волны 20 миллиметров:
- высокая антикоррозийная устойчивость;
- жесткость;
- низкая стоимость металла;
- легкий монтаж доступный даже не специалистам.
Используют строительный материал в возведении заборов на загородных и промышленных участках. Им облицовывают фасады, кроют кровли летних кухонь, делают потолки для гаражей и хозяйственных построек. Стоимость профлиста двадцатой марки зависит от габаритов одной единицы волнового железа и его покрытия.
Технические характеристики профилированного листа С20-1100 толщиной 0,6 мм
| Тип профиля | С20-1100 |
| Толщина материала, мм | 0,6 |
| Площадь сечения А, см² | 7,50 |
| Масса 1м. пог., кг | 6,40 |
Справочная величина на 1 м ширины.
Момент инерции, lx, см4 | 4,29 |
Справочная величина на 1 м ширины.
Момент сопротивления, WX1, см³ | 5,15 |
Справочная величина на 1 м ширины.
Момент сопротивления, WX2, см³ | 3,71 |
| Масса 1 м², кг. | 5.82 |
| Ширина заготовки, мм | 1250 |
Таблица предельных нагрузок и варианты укладки профнастила С20 толщиной 0,6 мм
| Тип профиля | Шаг опор, м | Предельная нагрузка (кг/м²) при расчетной схеме |
один пролет |
два пролета |
три пролета |
| С20-1100-0,6 | 1,0 | 528 | 482 | 548* |
| 1,5 | 146 | 270 | 282 |
| 2,0 | 58 | 140 | 113 |
* Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.
Графики нагрузок профнастила С20А
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
Графики нагрузок профнастила С20B, R(K)
| Однопролетная схема |  |
| Двухпролетная схема |  |
| Трехпролетная схема |  |
| Четырехпролетная схема |  |
