Профнастил С21 толщиной 0,45 мм – это популярный строительный материал по низкой цене. Он не подходит для монтажа крыш, но из него получаются мощные ограждения. Заборы, сделанные из профилированного металла, способны выдерживать сильные порывы ветра. Высокая величина жесткости волнового железа образуется за счет высоты гофры равной 21 миллиметров. Благодаря данному параметру, профнастил С21 0,45 мм способен выдерживать сильные вертикальные нагрузки.

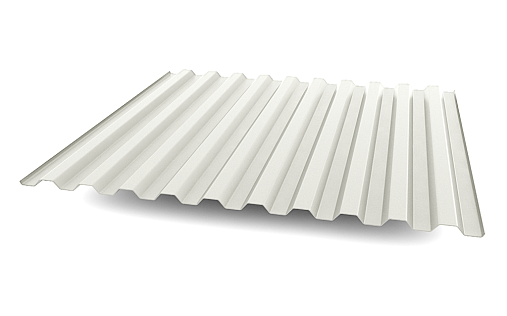

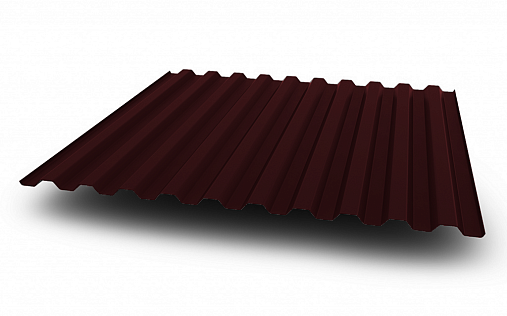

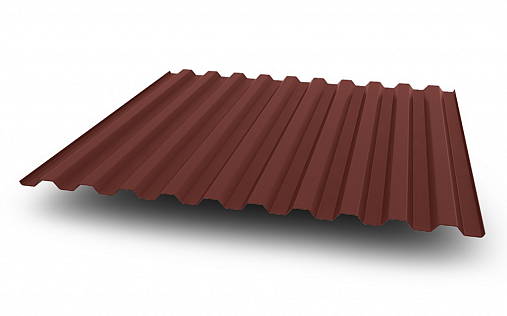

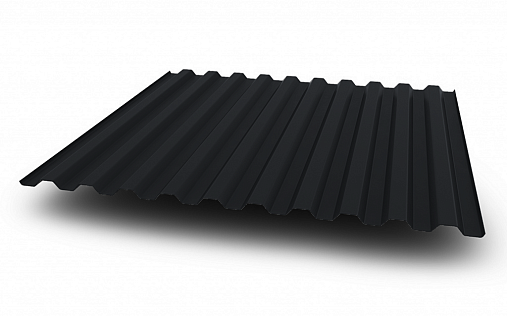

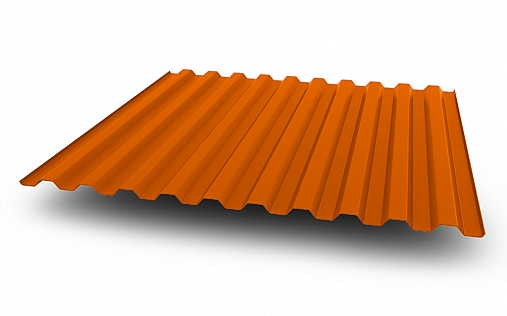

Профнастил С21 толщиной 0,45 миллиметра
Листовое железо с гофрой 21 миллиметр изготавливается на станках методом холодного проката. Производитель покрывает профлист оксидом цинка или слоем полиэстера, пурала или ПВДФ. Оцинкованный профилированный настил служит до 20 лет. Срок службы волнового железа с полимерным покрытием не заканчивается и через пятьдесят лет.
Характеристики
Технические параметры цветного кровельного профиля:
- полезная ширина – 1000 миллиметров;
- предельная длина – 6 метров;
- высота волны – 0,21 сантиметр;
- толщина волнового железа – 0,45 миллиметра.
Литера «С» означает, что строительный материал является стеновым. Из него получаются сэндвич-панели, облицовка фасада домов.
Преимущества и область применения
К достоинствам профилированного настила С 21 прежде всего можно отнести универсальность, высокие антикоррозийные свойства и высокую вертикальную несущую способность. Используют профлист С21 толщиной 0,45 миллиметра для:
- изготовления сборно-разборных конструкций;
- уличных туалетов;
- монтажа заборов,
- облицовки фасадов.
Популярен металл благодаря своей низкой стоимости, в отличие от дорогих аналогов. Цена на металлопрофиль формируется из габаритов и покрытия листа. Чем тоньше железо и хуже покрытие, тем дешевле будет стоимость профнастила.
Чертёж профнастила С21
Технические характеристики профнастила С21-1000
|
Тип профиля
|
С21-1000
|
|
Толщина материала, мм
|
0,40
|
0,45
|
0,50
|
0,55
|
0,60
|
0,65
|
0,70
|
0,80
|
|
Площадь сечения А, см²
|
5,00
|
5,60
|
6,23
|
6,90
|
7,50
|
8,13
|
8,80
|
10,00
|
|
Масса 1м, кг
|
4,40
|
4,90
|
5,40
|
5,90
|
6,40
|
6,90
|
7,40
|
8,40
|
Справочная величина на 1 м ширины.
Момент инерции, lx, см4
|
3,49
|
4,08
|
4,64
|
5,08
|
5,51
|
5,94
|
6,35
|
7,18
|
Справочная величина на 1 м ширины.
Момент сопротивления, Wx1, см³
|
3,10
|
3,76
|
4,00
|
4,58
|
5,06
|
5,23
|
6,16
|
7,08
|
Справочная величина на 1 м ширины.
Момент сопротивления, Wx2,см³
|
2,90
|
3,50
|
3,74
|
4,27
|
4,72
|
5,62
|
5,76
|
6,61
|
|
Масса 1 м², кг.
|
4,00
|
4,90
|
5,40
|
5,90
|
6,40
|
6,90
|
7,40
|
8,40
|
|
Ширина заготовки, мм
|
1250
|
Таблица предельных нагрузок и варианты укладки профилированного листа С 21х1000
|
Тип профиля
|
Шаг опор, м
|
Предельная нагрузка (кг/м²) при расчетной схеме
|
один пролет
|
два пролета
|
три пролета
|
|
С21-1000-0,4мм
|
1,0
|
473
|
299*
|
340*
|
|
1,5
|
131
|
199
|
227
|
|
2,0
|
52
|
126
|
101
|
|
С21-1000-0,45мм
|
1,0
|
553
|
379*
|
431*
|
|
1,5
|
153
|
253
|
287*
|
|
2,0
|
61
|
147
|
118
|
|
С21-1000-0,5мм
|
1,0
|
623
|
471*
|
535*
|
|
1,5
|
174
|
277
|
355
|
|
2,0
|
69
|
167
|
134
|
|
С21-1000-0,55мм
|
1,0
|
688
|
569*
|
646*
|
|
1,5
|
191
|
322
|
367
|
|
2,0
|
76
|
181
|
146
|
|
С21-1000-0,6мм
|
1,0
|
747
|
680
|
772*
|
|
1,5
|
207
|
362
|
398
|
|
2,0
|
82
|
198
|
159
|
|
С21-1000-0,7мм
|
1,0
|
860
|
915*
|
1039*
|
|
1,5
|
238
|
456
|
458
|
|
2,0
|
95
|
229
|
183
|
|
С21-1000-0,8мм
|
1,0
|
973
|
1186
|
1347*
|
|
1,5
|
269
|
529
|
518
|
|
2,0
|
107
|
258
|
207
|
* - Для повышения несущей способности настила предлагается усилить надпорные участки вкладышами из отрезков профилей того же типа.
