ГлавнаяКаталогМеталлопрокатПрофили для легких стальных тонкостенных конструкций (ЛСТК)Термопрофили ЛСТК
Z-образные термопрофилиТермопрофиль Z-образный (Зет) Z-T150x45x2,0

Термопрофиль Z-образный (Зет) Z-T150x45x2,0

В наличии
Тип покрытия:
Толщина (мм):
Цвет:
Ширина, мм
150
Цена за м.пог.
0
Длина, мм
Цена за лист
0
Количество листов
Расчет
0
Метраж
0 м²
Сумма
629.00 ₽
Купить

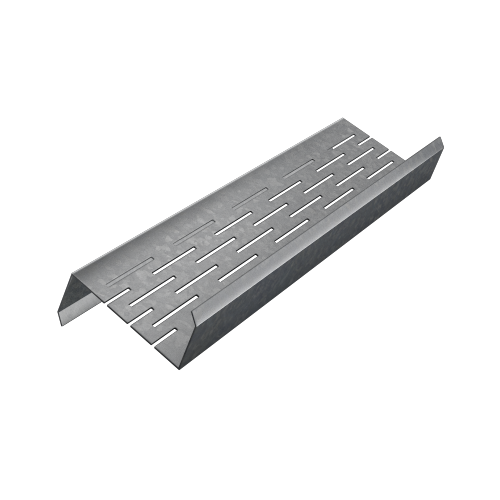

Z-образный (Зет, Зетовый) термопрофиль Z-T150x45x2,0

Оцинкованный Z-образный (Зет) термопрофиль Z-T150 обладает Z-образной формой и используется для устройства кровельных и стеновых прогонов между несущими конструкциями ЛСТК. Особая форма термопрофиля в виде буквы Z (Зет) придёт ему высокую жёсткость, что позволяет применяет его во всех элементах лёгких стальных тонкостенных конструкций (ЛСТК). Оцинкованный Z-образный (Зет) термопрофиль Z-T150 подходит для использования в слабонагруженных и средненагруженных конструкциях. Оцинкованный Z-образный (Зет) термопрофиль Z-T150 отличается от аналогичного профиля (Z) наличием перфорации (продольных отверстий) вдоль всего профиля. Основное назначение подобной перфорации у профиля состоит в устранении так называемых "мостиков холода", а также дополнительной звуко- и теплоизоляции. Оцинкованный Z-образный (Зет) термопрофиль Z-T150 изготавливается длиной от 0,35 до 12 метров из оцинкованного холоднокатаного проката толщиной от 0,7 до 2 миллиметров.

Таблица стандартных сечений термопрофиля Z-образной (Зет) формы ЛСТК (размеры указаны в миллиметрах)

t Z-T150 (Н=150) Z-T150 (Н=150) Z-T200 (Н=200) Z-T250 (Н=250)
В С В С В С В С
0,7 45 10 70 15 50 10 70 17
1 45 10 70 15 50 10 70 17
1,2 45 10 70 16 50 11 70 18
1,5 45 11 70 17 50 12 70 19
2 45 13 70 18 50 13 70 20
ширина заготовки (справочная величина) 250 312 312 416

Похожие изделия ЛСТК (лёгкие стальные тонкостенные конструкции):


Вид профиля
Термопрофиль Z-образной (Зет) формы

Чертеж Z-образного термопрофиля:

Термопрофиль Z-T ЛСТК Производственное объединение «Эталон»

Технические характеристики Z-образного термопрофиля Z-T150:

Тип профиля Сечение профиля Н/В/С, мм Толщина металла t, мм Момент инерции Ix (см4) Момент сопротивления Wx (см3) Момент инерции Iy (см4) Момент сопротивления Wy (см3) Радиус инерции ix (см) Радиус инерции iy (см) Координата центра масс Z0 (см)
Z-T150х45х0,7
 150/45/10
 0,7
 55,55
 7,17
 6,37
 1,04
 6,33
 2,15
 4,40
Z-T150х70х0,7
 150/70/15
 0,7
   77,36 9,73  24,56  2,27  6,55  3,69  6,90
Z-T150х45х1,0 150/45/10   1,0   79,20 10,21  9,07  1,47  6,33  2,14  4,40
Z-T150х70х1,0 150/70/15   1,0   110,36 13,86  35,01  3,22  6,55  3,69  6,90
Z-T150х45х1,2 150/45/10   1,2   94,88 12,22  10,86  1,75  6,34  2,14  4,40
Z-T150х70х1,2 150/70/16   1,2   133,10 16,75  43,10  3,93  6,54  3,72  6,90
Z-T150х45х1,5
 150/45/11
 1,5
 119,92
 15,44
 14,18
 2,27
 6,34
 2,18
 4,40
Z-T150х70х1,5
 150/70/17
 1,5
 167,48
 21,11
 55,35
 5,01
 6,54
 3,76
 6,90
Z-T150х45х2,0
 150/45/13
 2,0
 162,49
 20,92
 20,37
 3,20
 6,33
 2,24
 4,40
Z-T150х70х2,0
 150/70/18
 2,0
 224,11
 28,27
 75,49
 6,75
 6,53
 3788,00
 6,90
