Бетон для перекрытий: какую марку бетона подобрать для перекрытия по профлисту

В современном строительстве перекрытия играют ключевую роль, обеспечивая прочность и устойчивость зданий и сооружений. Они принимают на себя все нагрузки от вышележащих конструкций и передают их на несущие элементы. Правильный выбор марки бетона для перекрытий по профлисту является критически важным, так как от этого зависит надёжность всей конструкции, её долговечность и безопасность эксплуатации.

Принцип использования перекрытий по профлисту

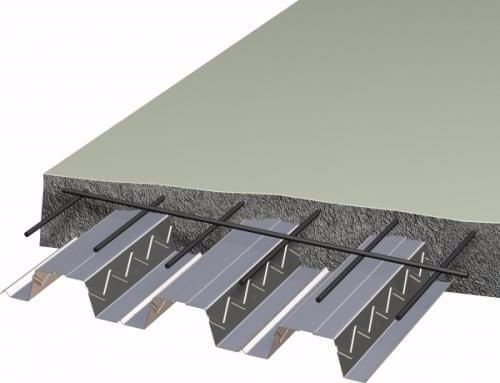

Перекрытие по профлисту представляет собой конструкцию, в которой профилированный лист используется в качестве несъёмной опалубки для бетона. Профнастил укладывается на несущие балки или другие опоры и служит основанием для заливки бетонной смеси. После затвердевания бетона образуется монолитное железобетонное перекрытие.

Основными компонентами такой конструкции являются профнастил, выполняющий роль опалубки и одновременно работающий как несущий элемент, арматура, укладываемая поверх профнастила для усиления бетонного слоя, и бетонная смесь, которая после твердения обеспечивает необходимую прочность и жёсткость перекрытия.

Преимущества использования профнастила в качестве несъёмной опалубки

Использование профлиста в качестве несъёмной опалубки обладает рядом существенных преимуществ.

• Экономия времени и ресурсов. Отсутствует необходимость в установке и демонтаже традиционной опалубки, что ускоряет процесс строительства и снижает трудозатраты.
• Снижение веса конструкции. Профнастил обладает малым весом по сравнению с железобетонными плитами, что уменьшает нагрузку на несущие элементы здания.
• Повышение прочности и жёсткости. Благодаря рельефной форме листа и совместной работе с бетоном достигается высокая несущая способность перекрытия.
• Удобство монтажа. Профлист легко транспортируется и монтируется, что особенно важно на строительных площадках с ограниченным пространством.
• Защита от коррозии. Листы имеют антикоррозийное покрытие, что продлевает срок службы конструкции.

Помимо этого, конструкция имеет эстетический внешний вид, так как нижняя поверхность перекрытия может оставаться открытой, демонстрируя аккуратный металлический профиль, что актуально для промышленных и коммерческих помещений.

Области применения и актуальность в современном строительстве

Перекрытия по профлисту нашли широкое применение в различных сферах строительства благодаря своей универсальности и эффективности. В промышленных зданиях, таких как склады, ангары и производственные цеха, где важны быстрота возведения и возможность перекрытия больших пролётов, эта технология особенно востребована. В коммерческих объектах, включая торговые центры, офисные здания и автосалоны, использование профнастила позволяет достичь гибкости в планировке и создавать открытые пространства, отвечающие современным требованиям к функциональности и эстетике.

В жилых зданиях, таких как многоэтажные дома, коттеджи и таунхаусы, технология актуальна при реализации современных архитектурных решений, требующих нестандартных подходов к организации пространства. При реконструкции и надстройке существующих зданий перекрытия по профлисту становятся оптимальным выбором из-за их малого веса и простоты монтажа, что минимизирует нагрузку на старые конструкции и ускоряет процесс обновления.

Требования к бетону для перекрытий по профлисту

При устройстве перекрытий по профлисту крайне важно соблюдать нормативные требования, установленные государственными стандартами и строительными нормами. Основными документами, регламентирующими использование бетона в таких конструкциях, являются:

• ГОСТ 26633-2015, который устанавливает классификацию бетона по прочности, требования к его составу, свойствам и качеству, а также методы испытаний.
• СНиП 52-01-2003. Данный норматив определяет общие требования к проектированию, изготовлению и эксплуатации бетонных и железобетонных конструкций, включая требования к материалам и контролю качества работ.
• СП 52-101-2003. В этом своде правил содержатся рекомендации по расчёту и конструированию железобетонных конструкций, а также указания по выбору материалов и методов их применения.

Соблюдение требований этих нормативных документов обеспечивает надёжность, долговечность и безопасность перекрытий по профлисту, а также соответствие построенных объектов действующим строительным стандартам.

Выбор марки бетона для перекрытия по профлисту зависит от множества факторов, связанных с эксплуатационными условиями и предполагаемыми нагрузками. Необходимо учитывать все виды нагрузок, которые будут воздействовать на перекрытие: собственный вес конструкции, полезные нагрузки от оборудования, мебели, людей, а также возможные динамические воздействия. Чем выше предполагаемая нагрузка, тем более прочный бетон требуется.

Длина и конфигурация пролёта влияют на распределение нагрузок и напряжений в конструкции. Для больших пролётов может потребоваться использование бетона более высокой марки для обеспечения необходимой жёсткости и прочности.

Важную роль играют факторы окружающей среды: влажность, температура, наличие агрессивных химических веществ. В условиях повышенной влажности или при воздействии химически активных сред требуется бетон с повышенной водонепроницаемостью и стойкостью к коррозии.

В районах с холодным климатом необходимо учитывать морозостойкость бетона, чтобы предотвратить его разрушение при многократных циклах замораживания и оттаивания. В жарких климатических условиях важно обеспечить сохранность прочностных характеристик бетона при высоких температурах.

Анализ этих факторов позволяет сделать обоснованный выбор марки бетона.

Параметры бетона

При подборе бетона для перекрытий по профлисту особое внимание следует уделить следующим ключевым параметрам:

• Прочность. Это основной показатель, определяющий способность бетона сопротивляться внешним нагрузкам. Прочность бетона выражается в его марке или классе по прочности на сжатие. Для перекрытий по профлисту обычно применяются бетоны марки не ниже М200, однако окончательный выбор зависит от расчётных нагрузок и требований проекта.
• Подвижность. Характеризует удобство при укладывании бетонной смеси. Для перекрытий по профлисту рекомендуется использовать бетон с подвижностью П3-П4. Это обеспечивает равномерное заполнение формы профнастила и плотное обжатие арматуры без образования пустот и раковин.
• Морозостойкость. Обозначается буквой F и числом циклов замораживания-оттаивания (например, F200). Высокая морозостойкость необходима в регионах с низкими температурами, чтобы предотвратить разрушение бетона под воздействием климатических факторов.
• Водонепроницаемость. Обозначается буквой W и соответствующим показателем (например, W6). Этот параметр важен для конструкций, эксплуатируемых во влажной среде или подвергающихся воздействию воды. Высокая водонепроницаемость препятствует проникновению влаги в толщу бетона и защищает арматуру от коррозии.
• Состав и качество материалов. Качество цемента, заполнителей (песка, щебня) и воды, а также наличие специальных добавок (пластификаторов, ускорителей твердения, воздухововлекающих компонентов) существенно влияют на свойства бетона. Правильно подобранный состав обеспечивает необходимые эксплуатационные характеристики и долговечность конструкции.

Учитывая все перечисленные параметры, можно выбрать бетонную смесь, оптимально соответствующую условиям конкретного проекта.

Пропорции бетона для перекрытия по профлисту

Правильный подбор пропорций бетонной смеси для перекрытия по профлисту является ключевым фактором, влияющим на прочность, долговечность и качество конструкции. Оптимальные соотношения компонентов обеспечивают необходимую прочность бетона, его подвижность и другие эксплуатационные характеристики.

Типичные пропорции компонентов для приготовления 1 м³ бетонной смеси марки М300 следующие:

• Цемент, кг – 380-400
• Песок, кг – 600-700
• Щебень (фракция 5-20 мм), кг – 1000-1100
• Вода, л – 170-190
• Весовое соотношение компонентов (Цемент : Песок : Щебень) – 1 : 1.9 : 3.7

Оптимальное водоцементное отношение (В/Ц) для бетона марки М300 составляет 0.45-0.5. Для повышения подвижности без увеличения В/Ц используют пластифицирующие добавки.

Важно помнить и о качестве компонентов:

• Цемент – свежий, без комков
• Песок – чистый, без примесей
• Щебень – прочный, чистый, нужной фракции
• Вода – чистая, без загрязнений

При приготовлении бетона рекомендуется тщательно перемешивать смесь, обеспечивая её однородность. Обязательно придерживайтесь следующей последовательности загрузки: часть воды, сухие компоненты, затем оставшаяся вода с добавками. Смесь укладывайте равномерно с обязательным уплотнением вибратором.

Сравнение марок бетона для перекрытий по профлисту

Выбор марки бетона для перекрытия по профлисту является одним из ключевых этапов проектирования и строительства. Различные марки обладают своими характеристиками, преимуществами и областями применения.

Бетон марки М200

Эта марка относится к категории лёгких бетонов с прочностью на сжатие до 200 кг/см². Материал обладает достаточной подвижностью и удобоукладываемостью, что упрощает процесс заливки и распределения по профнастилу. К преимуществам М200 можно отнести его доступность и низкую стоимость по сравнению с более высокими марками.

Однако, есть и недостатки. Прочность М200 может быть недостаточной для перекрытий, испытывающих значительные нагрузки. Также он имеет более низкие показатели морозостойкости и водонепроницаемости, что ограничивает использование в условиях агрессивной среды или в регионах с суровым климатом.

Бетон М200 рекомендуется использовать в перекрытиях по профлисту для малоэтажных зданий с небольшими нагрузками. Он подходит для частного строительства (коттеджи или гаражи), где отсутствуют большие пролётные расстояния и высокие эксплуатационные нагрузки.

Бетон марки М250

Бетон М250 имеет прочность на сжатие до 250 кг/см², что делает его более надёжным по сравнению с М200. Он обладает хорошей подвижностью и обеспечивает лучшую плотность конструкции. Преимуществом М250 является оптимальное соотношение цены и качества, позволяя обеспечить достаточную прочность при умеренных затратах.

Недостатки этой марки проявляются при необходимости создания конструкций, рассчитанных на высокие нагрузки. В таких случаях прочности М250 может быть недостаточно, что потребует использования более высоких марок бетона.

М250 широко используется в гражданском строительстве для перекрытий по профнастилу в многоэтажных зданиях средней этажности. Он подходит для коммерческих и жилых объектов, где нагрузки на перекрытия являются умеренными.

Бетон марки М300

Бетон М300 обладает прочностью на сжатие до 300 кг/см² и является одной из самых популярных марок в строительстве. Его преимущества включают высокую прочность, хорошую морозостойкость и водонепроницаемость. Это делает М300 универсальным выбором для большинства типов перекрытий по профлисту.

К недостаткам можно отнести более высокую стоимость по сравнению с М200 и М250. Однако эта разница в цене оправдывается улучшенными эксплуатационными характеристиками и увеличенной долговечностью конструкции.

М300 рекомендуется для перекрытий в многоэтажных жилых и коммерческих зданиях, где нагрузки на конструкцию выше среднего. Он подходит для общественных зданий, офисных центров, торговых комплексов, где требуется высокая надёжность и долговечность.

Бетон марки М350 и выше

Бетоны марки М350 и выше (М400, М450) обладают прочностью на сжатие от 350 кг/см². Их преимущества заключаются в очень высокой прочности, отличной морозостойкости и водонепроницаемости. Они способны выдерживать значительные нагрузки и обладают повышенной устойчивостью к агрессивным воздействиям окружающей среды.

Основным недостатком этих марок является высокая стоимость. Кроме того, работа с ними требует более строгого соблюдения технологических процессов и использования качественных материалов, что может увеличить общую стоимость строительства.

Бетон М350 и выше применяются в строительстве высоко нагруженных конструкций. Это могут быть перекрытия в высотных зданиях, промышленных сооружениях, объектах с повышенными требованиями к прочности и надёжности. Они также используются в условиях агрессивной среды или при особых эксплуатационных нагрузках.

Сравнительная таблица характеристик марок бетона

При выборе марки бетона необходимо учитывать специфические требования проекта, сохраняя равновесие между техническими характеристиками и экономической целесообразностью.

Пошаговая инструкция по устройству перекрытия по профлисту

Устройство перекрытия по профлисту требует тщательного соблюдения технологии и последовательности работ. Представлення пошаговая инструкция поможет вам выполнить все этапы правильно и качественно.

1. Подготовка материалов и инструментов. Используйте несущий профнастил с подходящим профилем и толщиной металла, соответствующими расчётным нагрузкам. Выберите арматуру нужного диаметра и класса прочности, бетон марки М300 с необходимой подвижностью и свойствами. Подготовьте шуруповёрт, крепёжные элементы, уровень, режущий инструмент для металла и средства для приёма и укладки бетона.

   Толщина перекрытия напрямую связана с его несущей способностью. Увеличение толщины плиты позволяет распределять нагрузки на большую площадь, что может компенсировать использование бетона более низкой марки. Однако это увеличивает вес конструкции и нагрузку на несущие элементы. Оптимальное соотношение толщины перекрытия и марки бетона определяется инженерными расчётами с учётом всех нагрузок и требований проекта.

2. Монтаж профнастила. Разместите профнастил на опорах с необходимым нахлёстом, перпендикулярно балкам. Закрепите листы к опорам с шагом 30-40 сантиметров, обеспечив прочное соединение. При необходимости обработайте стыки герметиком для предотвращения утечки бетонной смеси.

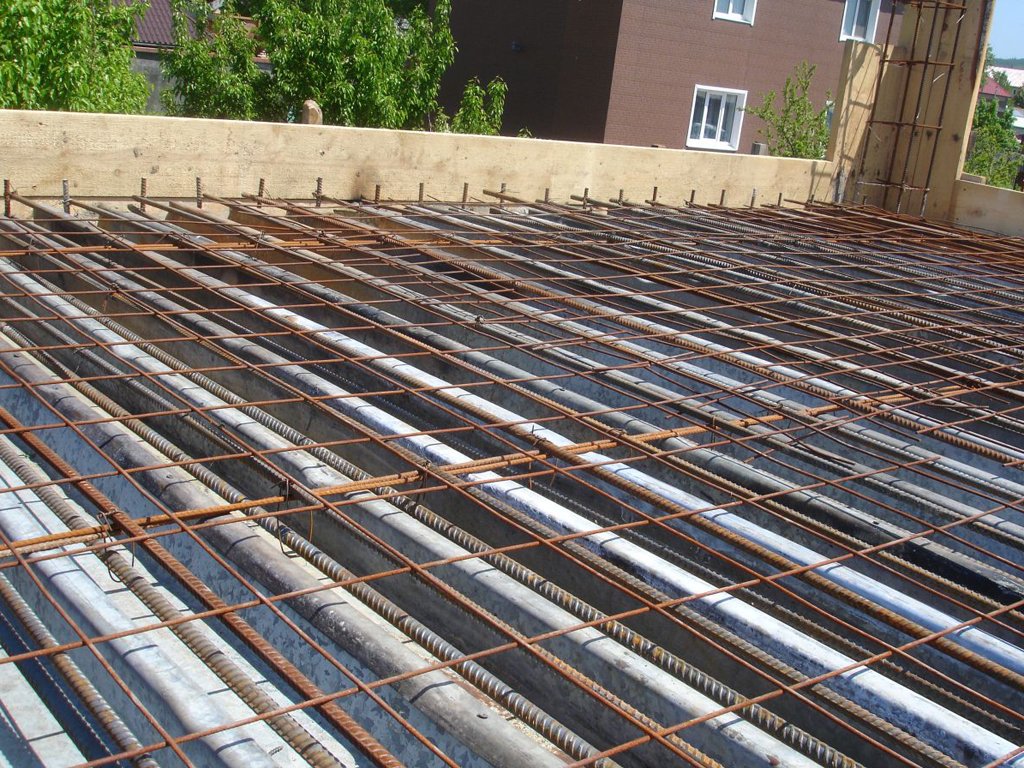

3. Установка арматурного каркаса. Уложите арматурную сетку или стержни по проектной схеме, соблюдая шаг и взаимное расположение. Используйте фиксаторы для обеспечения защитного слоя бетона между арматурой и профнастилом.

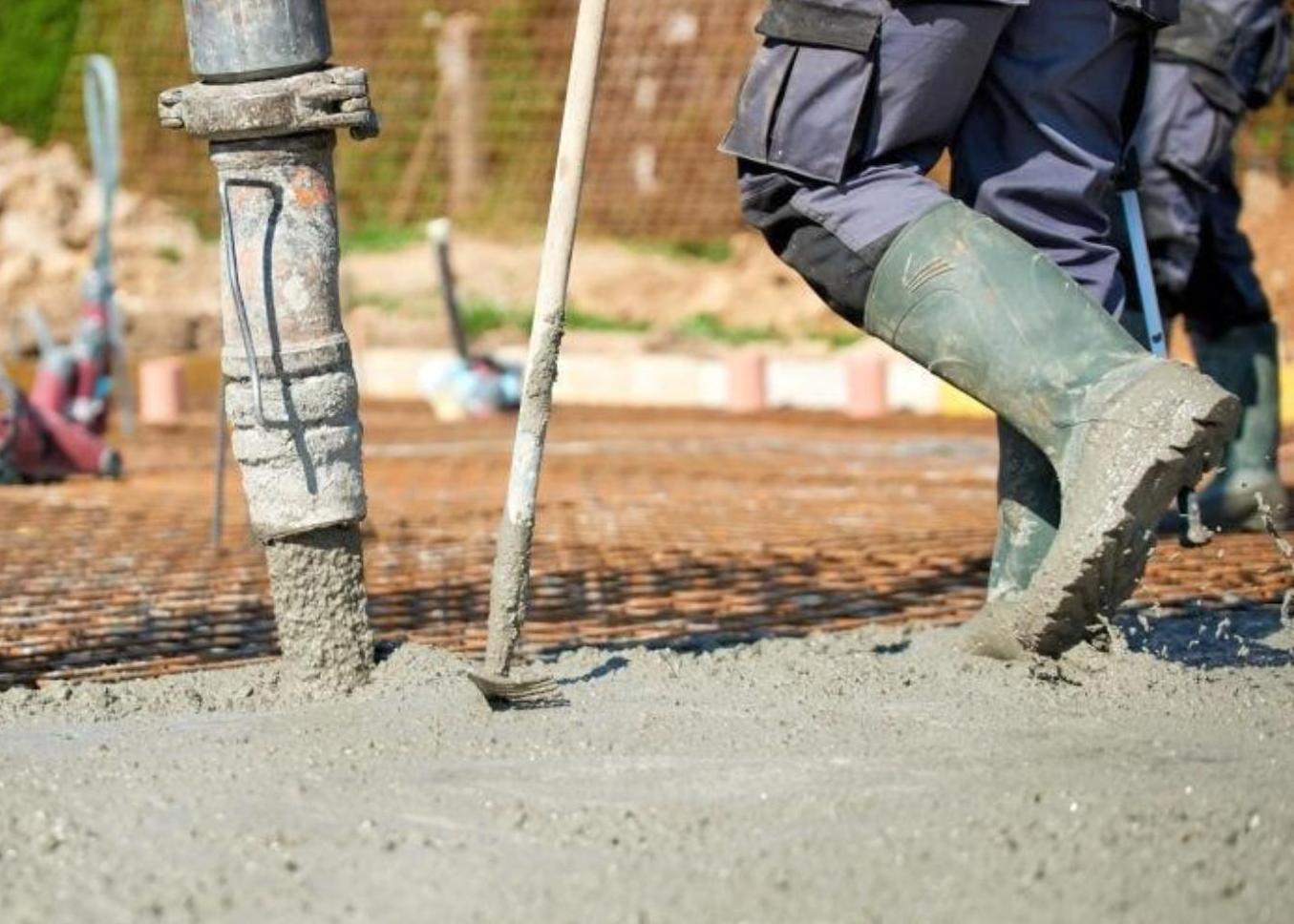

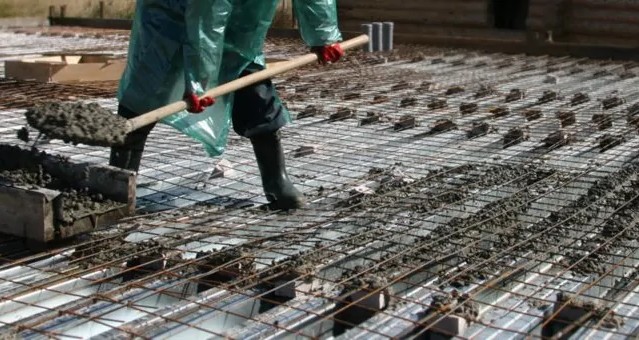

4. Заливка бетонной смеси. Используйте готовую смесь или приготовьте бетон. Равномерно распределите бетон по поверхности профнастила, начиная с дальнего угла. Проведите вибрирование или штыкование смеси для удаления воздуха и плотного заполнения формы.
5. Уход за бетоном. Накройте поверхность плёнкой или увлажняйте её в течение первых суток для предотвращения быстрого высыхания. Обеспечьте оптимальные условия для набора прочности бетона в течение 28 дней, избегая нагрузок на конструкцию.

   Бетон набирает около 70% своей проектной прочности в первые 7-14 дней при нормальных температурных условиях. Полное созревание бетона происходит за 28 дней. Продолжать строительные работы и подвергать перекрытие эксплуатационным нагрузкам можно после достижения необходимой прочности, обычно это не менее 70%. Точные сроки определяются проектом и могут корректироваться в зависимости от используемых добавок и температурных условий.

6. Контроль качества. Проверьте поверхность на отсутствие трещин и дефектов, убедитесь в ровности и соответствии проектным размерам.

Следуя пошаговой инструкции, вы сможете качественно выполнить устройство перекрытия по профлисту, обеспечив надёжность и долговечность конструкции. Важно строго соблюдать технологические процессы, использовать качественные материалы и инструменты, а также выполнять все работы в соответствии с нормативными требованиями и рекомендациями специалистов.

Использование специальных добавок в бетон

Добавки и модификаторы позволяют улучшить свойства бетона без существенного увеличения стоимости.

• Пластификаторы. Повышают подвижность бетонной смеси без увеличения водоцементного отношения. Это облегчает укладку бетона и улучшает его плотность после уплотнения.
• Суперпластификаторы. Позволяют значительно снизить водоцементное отношение при сохранении подвижности смеси. Это увеличивает прочность и долговечность бетона, а также его стойкость к агрессивным воздействиям.
• Воздухововлекающие добавки. Формируют в бетоне микропоры, которые повышают его морозостойкость. Это особенно важно в регионах с холодным климатом и при переменных температурах.
• Гидрофобизаторы. Повышают водонепроницаемость бетона, защищая его от проникновения влаги и агрессивных веществ. Это продлевает срок службы конструкции и снижает риск коррозии арматуры.
• Добавки для ускорения или замедления твердения. Позволяют регулировать время схватывания и твердения бетона, что полезно при различных температурных условиях и при необходимости ускорения или замедления строительного процесса.

При использовании добавок важно строго следовать инструкциям производителя и учитывать их совместимость с другими компонентами смеси.

Выбор правильной марки бетона для перекрытий по профлисту является решающим фактором, определяющим надёжность и долговечность всей конструкции. Тщательный анализ и профессиональный подход к этому вопросу позволяют избежать многих проблем в будущем и гарантируют высокое качество строительства. Соблюдение технологий и нормативных требований при устройстве перекрытий по профлисту не менее важно. От правильного выполнения каждого этапа работ зависит конечный результат.
