Профлист Н75 нужен для строительства высотных, промышленных и гражданских зданий с большими пролетами в обрешетке. Его надежность прочность, которые дает дополнительное ребро жесткости, обеспечивают высокую несущую способность. Профнастил Н75 выдерживает большие горизонтальные и вертикальные нагрузки.
Многие заказчики считают, что профилированный настил семьдесят пятой марки универсален. Опытные монтажники и инженеры-конструкторы говорят, что несмотря на универсальность профлиста, из него не возводят ограждения. Это слишком затратно для владельца хоть частного участка, хоть промышленной зоны.
Что такое профнастил Н75
Производитель изготавливает профнастил Н75-750 из оцинкованной рулонной стали. Производство волнового железа ведется методом холодного проката. Профилегибочные станки, с заданными оператором настройками, создают необходимую высоту волны, дополнительные ребра жесткости. Профильный металл имеет форму внешней и внутренней трапеции.
Подошва волнового железа всегда меньше, чем гребень. Эта особенность тоже увеличивает несущие способности строительного материала. Концы волны закруглены, что придает эстетичный и привлекательный вид оцинкованному листу без окраса в один из оттенков по таблице RAL.
Небольшая канавка, которая располагается на гребне каждой гофры металлического листа, и называется ребром жесткости.

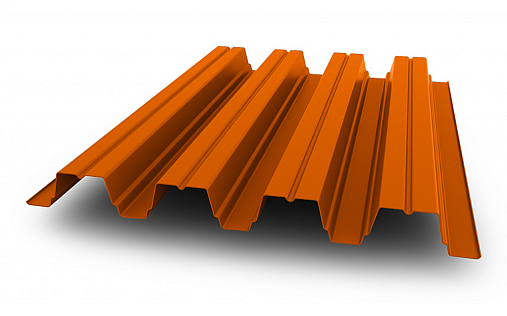

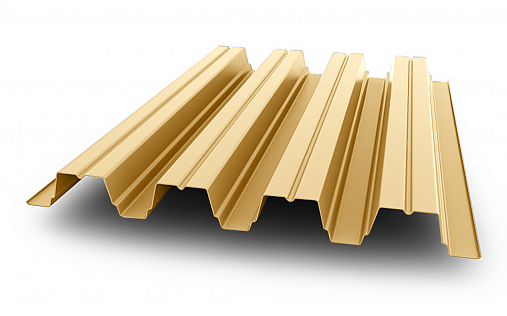

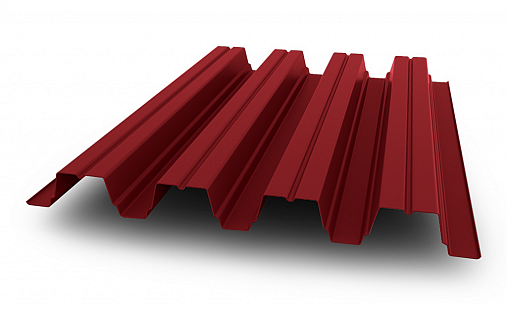

Профнастил Н 75-750 покрывается полимерным слоем. Покрытие дает защитные свойства металлопрофилю и увеличивает срок его службы. Краска не выцветает в течение всего срока службы профилированного листа.
Характеристики профнастила Н75
Профилированный лист марки Н75 получают из заготовки шириной 1250 миллиметров. Технические параметры профилированного листа :
- полезная или рабочая ширина с нахлестом - 750 миллиметров. Общая - 800 без нахлеста. Производитель рекомендует не класть профиль друг на друга больше, чем на 40 - 60 сантиметров, потому что железо достаточно тяжелое. Это увеличит нагрузку на крышу;
- стандартная длина листа - от 2 до 12 метров;
- высота гофры - 75 миллиметров.
В зависимости от объекта для которого будет использоваться профиль Н75, возможно производство листов длиной менее 2 и более 12 метров. Предельная длина для данного вида профиля составляет 17,5 метров.
Для расчета полезной площади каждого профнастила необходимо умножить длину профиля на 0,75. Если нужно знать общую площади, то умножаем длину на 0,8.
Вес профнастила Н75
Масса профнастила 75 марки зависит от толщины железного листа и его габаритов. Соотношение размеров и веса металлопрофиля даны в таблице ниже.
| Марка профильного железа | Толщина, мм | Вес квадратного метра, кг | Масса погонного метра, кг |
|---|---|---|---|
| Н75 | 0,55 | 7,9 | 5,9 |
| 0,6 | 8,5 | 6,4 | |
| 0,7 | 9,9 | 7,4 | |
| 0,8 | 11,2 | 8,4 | |
| 0,9 | 12,4 | 9,3 | |
| 1 | 13,7 | 10,3 |
Как изготавливается профнастил Н75
Изготовление профлиста Н 75 регламентируется ГОСТом 24045-94. Процесс полностью автоматизирован. Оператор только вводит необходимые данные в память машины и запускает процедуры гибки профиля. Шаги производства профнастила семьдесят пятой марки:
- Стальной рулон устанавливается на разматыватель с помощью крана. Масса его - более 10 тонн.
- Свободный конец укладывается на профилегибочный станок и захватывается им.
- Оператор вводит информацию о профнастиле, который желает получить и запускает процедуру гибки.
- По окончании процесса гибки лист отрезается гильотинными ножницами.
Специальный кран складывает все листы в одну кипу рядом со станком. Затем они грузятся в грузовую машину и доставляются заказчику.
Толщина профнастила Н75
Профлист Н 75 имеет толщину в 0,55, 0,6, 0,7, 0,8, 0,9 и 1 миллиметр. Меньше показателя 0,5 не имеет смысла изготавливать профиль, так как его несущие способности будут урезаны из-за тонкой стали. Толщина влияет на параметр сопротивления горизонтальным или вертикальным нагрузкам. Следующая таблица показывает показывает момент инерции и сопротивления к разной плотности железа.
| Толщина Н 75 | Показатели для ширины в 1 метр | |||||
| Подошва профиля | Гребень профиля | |||||
| Момент инерции, см4 | Момент сопротивления, в кубических сантиметрах | Момент инерции, см4 | Момент сопротивления, в кубических сантиметрах | |||
| Wx1 | Wx2 | Wx1 | Wx2 | |||
| 0.55 | 76.65 | 22.31 | 15.79 | 81.33 | 19.25 | 20.1 |
| 0.6 | 85.54 | 24.48 | 17.69 | 88.54 | 21.12 | 22.65 |
| 0.7 | 104.51 | 22.51 | 29.11 | 104.51 | 25.61 | 28.11 |
| 0.8 | 114.91 | 25.81 | 32.21 | 114.91 | 28.51 | 33.15 |
| 0.9 | 129.65 | 30.25 | 37.65 | 129.65 | 31.65 | 38.05 |
| 1.0 | 144.18 | 42.19 | 32.38 | 144.18 | 35.38 | 42.19 |
Область применения профнастила Н75
Профнастил Н75 используют для строительства несущих конструкций и возведения кровли. Профилированный лист данной марки хорошо подходит для:
- изготовления несъемной опалубки;
- реконструкции старых зданий;
- возведения композитных межэтажных плит перекрытия.
Также из листа делают диафрагму жесткости, кроют каркасные строения, изготавливают сооружения промышленного и гражданского назначения.
Виды покрытий профнастила Н75
Помимо оксида цинка, алюмоцинка для покрытия профильного металла используют полимеры. Часто используемые полимерные покрытия для цветного несущего профлиста 75 марки:
- Глянцевый полиэстер. Срок службы - 20 лет. Дает насыщенность оттенка, эстетичность.
- Матовое полиэстеровое покрытие. Срок службы - 40 лет. Цвет не такой яркий, как глянца. Не выцветает при попадании прямых лучей солнца. Хорошо выдерживает резкую смену температур.
- Pural. Пурал наносится слоем до 50 микрометров. Устойчив к ультрафиолету, механическим повреждениям. Считается дорогостоящим материалом.
- Plastisol. Пластизол считается чуть похуже полиэстера. В жарком климате и при попадании прямых лучей солнца выцветает, коробится.
- PVDF. Дорогое полимерное покрытие. Наносится слоем до 70 микрометров. Хорошо выдерживает все отрицательные воздействия окружающей среды.
Чаще всего несущий профнастил 75 используют без дополнительного полимерного покрытия, в оцинкованном виде. Листы же с полимерным покрытием применяют в основном для возведения кровли.
Преимущества профнастила Н75
При монтаже профлиста строго по чертежам, металлопрофиль способен прослужить более 50 лет. Он не боится сильных порывов ветра, холодов, жаркого лета. Из других преимуществ опытные строители отмечают: высокие антикоррозийные свойства, пожаробезопасность, устойчивость к попаданию прямых лучей солнца, низкую стоимость.
С обустройством кровли из профнастила справятся всего несколько человек. Сам профиль Н75 отличается экономичностью, при строительстве можно использовать обрешетку с большим шагом. Материал выполняет свою несущую функцию на «отлично» при условии правильной процедуры изготовления профиля и его монтажа.
